AIR CHUCK สายด่วน 098-4288648 คุณภูรินทร์ E-mail: sales@mechatronics.co.th LINE : https://line.me/ti/p/8zciB69hge

Product Detail :

AIR CHUCK



สายด่วน 098-4288648 คุณภูรินทร์
E-mail: sales@mechatronics.co.th



http://www.mechatronics.co.th/



エアチャック
絞り込み検索








5〜10inchまでの標準仕様チャック製作も承ります。

お問い合わせフォームよりお気軽にご相談ください。

（4inchまでのチャックは上記絞り込み検索から検索していただくことができます）

お問い合わせフォーム



製品特徴







据置型







ロボット対応据置型







角型







回転型







インナーロータチャック







防塵カバー







エアチャックマルチプレート







チャックスピンドル一体型

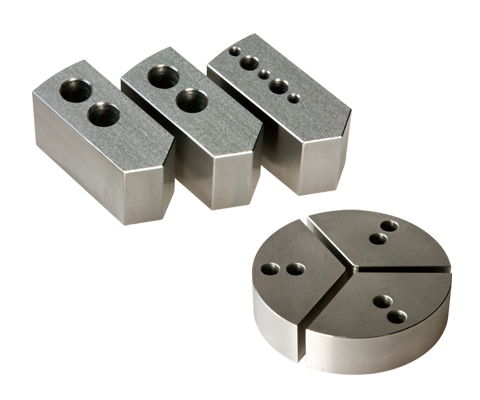

オプション







特注チャック事例

AIR CHUCK 製品特徴

精密加工専門メーカーがつくるエアチャック。
現場の知恵と工夫が活きています。

動的精度にこだわって、嵌め合い精度を高めています。
パーツの一点一点を、丁寧にハンドラッピングで仕上げ、
組立てることで高精度と耐久性を実現いたしました。









特徴

  • 高い嵌め合い精度が、高い繰返し精度を可能にしました。
  • 爪が正確に平行移動するので、チャッキング代が少なくてすみます。
  • エアー圧を変えることで、把握力の調節が自在。歪みやすいものや、薄肉ワークも掴めます。
  • 外径把握（外掴み）内径把握（内掴み）両方に使うことができます 。
  • 省スペースを実現するコンパクト設計 。
  • 幅広い商品構成で、多様なニーズに素早くお応えします 。
  • ご要望に応じて、特注品も承ります。

ウエッジ方式

ウェッジ方式

  • ウエッジ（くさび）形状を持つスリーブが、ピストンの上下運動を爪の開閉運動に変換します。
  • 繰り返し精度が最高2ミクロンと超精密なためチャッキング毎に芯出しをする必要がありません。

クロスバー方式

クロスバー方式

  • 当社独自の内部構造です。
  • 爪受け台を本体中央にてクロス（交差）させることにより、摺動部が本体直径と同長となり、支持面積が拡がりました。
  • 長爪装着時ロングストロークでの使用時にも安定した動作を実現します。
  • 爪の動きに無理がないため磨耗が軽減でき、耐久性に優れています。



本体サイズ

●1インチ、2インチ、3インチ、4インチを揃えています。
●最大14インチまで製作実績があります。

本体サイズ



本体材質

●アルミ、鉄の2タイプ。
●低慣性モーメントが要求される場合、軽量のアルミ製が適しています。
●高剛性が必要であれば、鉄製をおすすめします。

本体材質



爪数

●2つ爪、3つ爪、4つ爪を揃えています。
●3つ爪が最も一般的です。
●ワークにあわせてお選びください。

爪数



爪ストローク

●φ1mmからφ10mmまでを揃えています。
●最大φ32mmまで製作実績があります。

爪ストローク





アプリケーション

加工

研磨

研磨

時代が求める高精度に応えます。



旋盤

旋盤

小さなワークも旋削できます。



マシニング

マシニング

優れた耐久性が生産を支えます。





搬送

水平関節ロボット

水平関節ロボット

重量物の高速・高精度搬送にも対応します。



垂直関節ロボット

垂直関節ロボット

垂直方向の搬送にも使える強い把握力を有しています。



回転ユニット

回転ユニット

素早く、正確な爪の動きが高速化を支えます。





測定

内径

内径

測定用として使える精度を有しています。



外径

外径

日々の検品作業にも適しています。



長物ワーク

長物ワーク

センター穴を利用し、ブレなく把持できます。













＞Click here for English Pages

検索結果

NPC_4FS_31

NPC-4FS-31

NPC_4FS_33

NPC-4FS-33

NPC_4FSS_33

NPC-4FSS-33

NPC_4FSS_43

NPC-4FSS-43

NPC_4RS_310

NPC-4RS-310

NPC_4RSS_310

NPC-4RSS-310

NPC_2AS_35S

センサー取付型 NPC-2AS-35S

NPC_3RSS_28

中空据置型 NPC-3RSS-28

NPC_3RSS_38

中空据置型 NPC-3RSS-38

NPC_2RR_35

半回転型 NPC-2RR-35

NPC_4FS_31
NPC_4FS_31

据置型

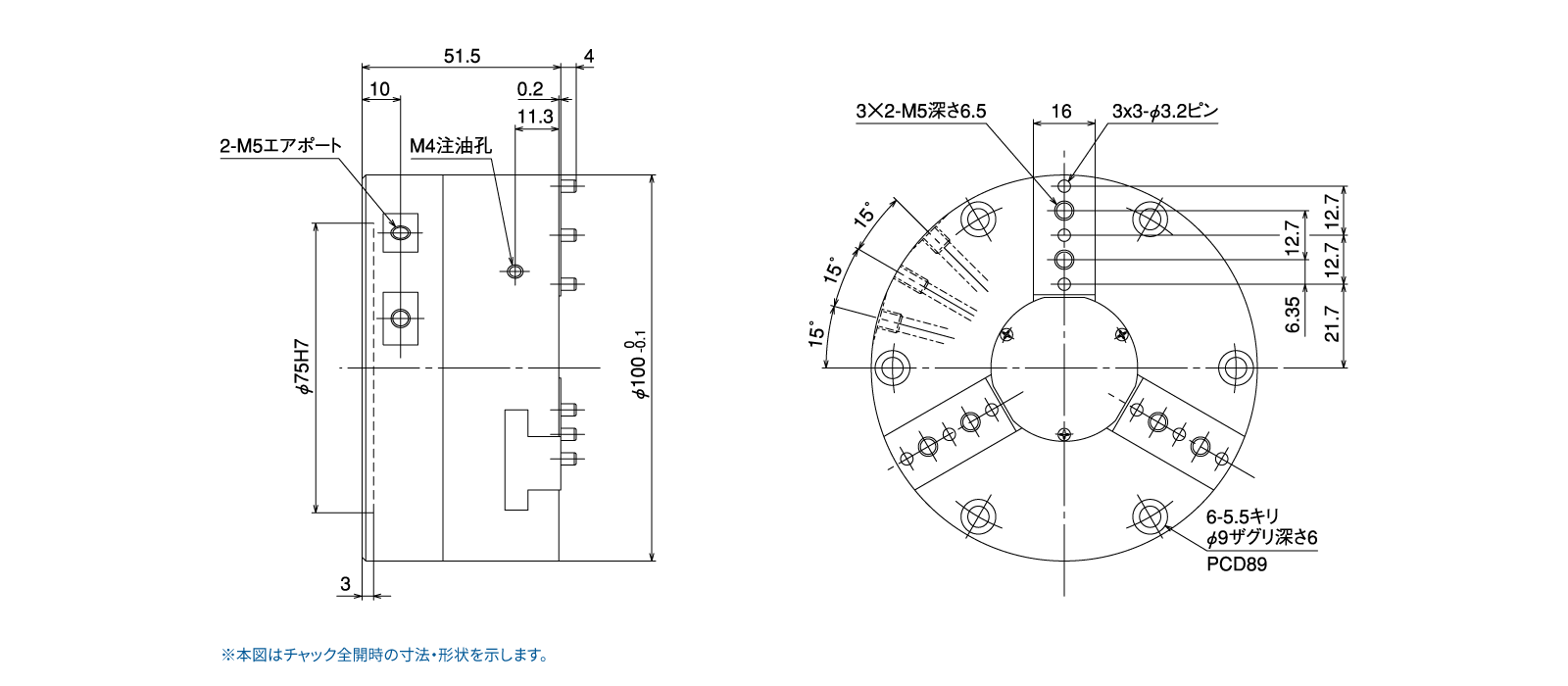

NPC-4FS-31

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_1stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：側面2ヶ所

加工用、搬送用の他、
精度を要する測定用に適しています。

  • 繰返し精度2μの精密仕上げ。
    爪ストロークφ1mm。

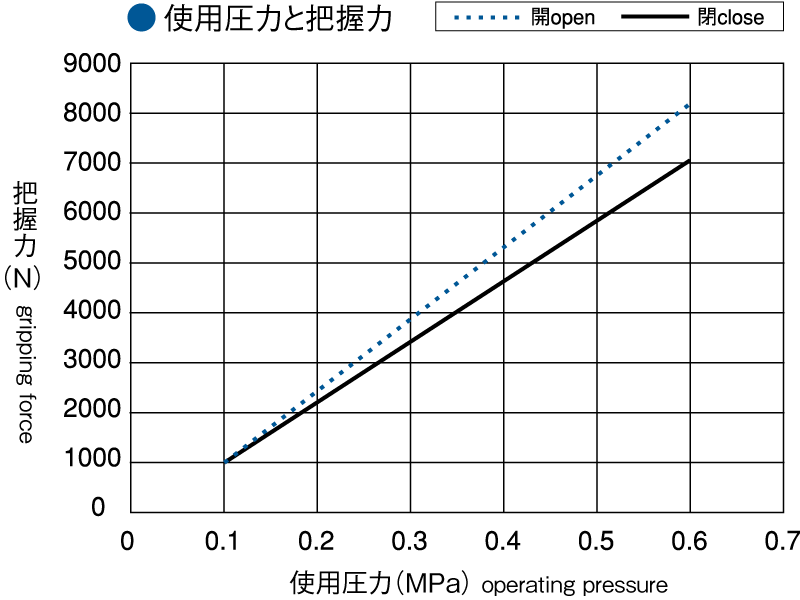

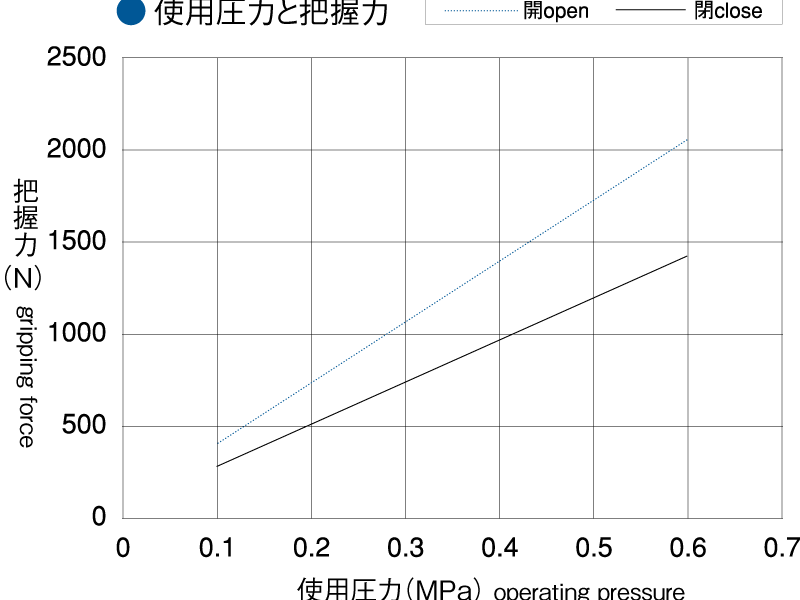

使用圧力と把握力

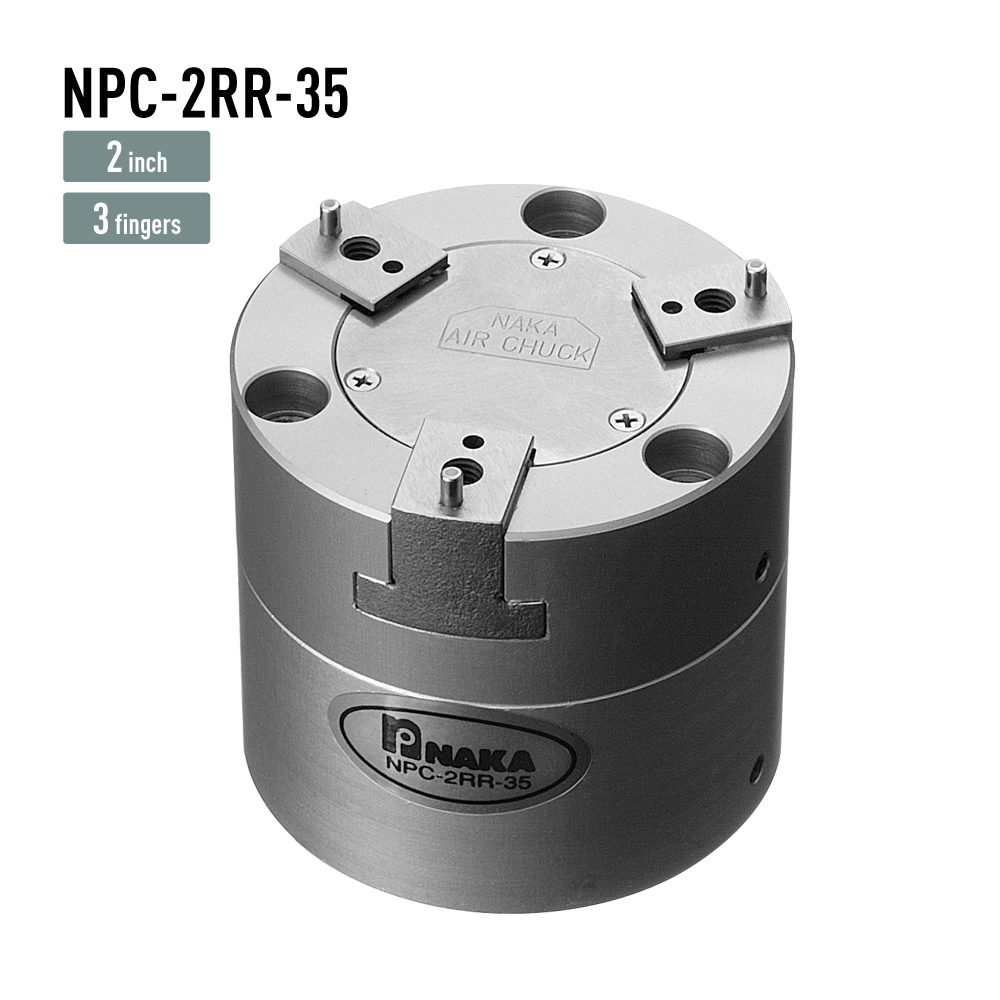

NPC_2RR_35
NPC_2RR_35

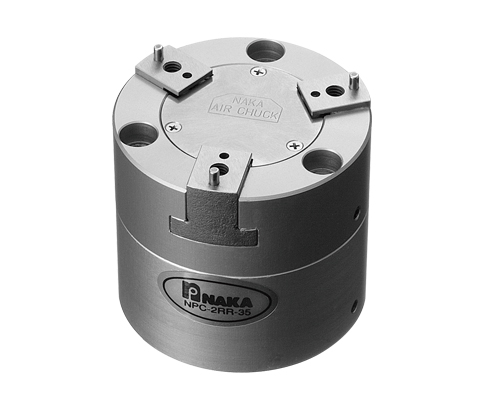

AIR CHUCK 半回転型 NPC-2RR-35

  • icon_wedge
  • icon_2inch
  • icon_al
  • icon_3fingers
  • icon_5stroke

ウェッジ方式 2inch / 3fingers

エアポート位置：裏面2ヶ所

ロボット、マシニングセンタでの
使用に最適。
工程を減らすことができます。

  • エアポートが裏面にあるので、
    ワークを180度まで回転できる。

NPC-2RR-35 使用圧力と把握力

中空据置型

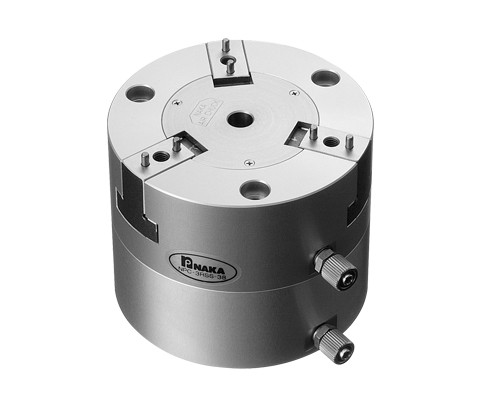

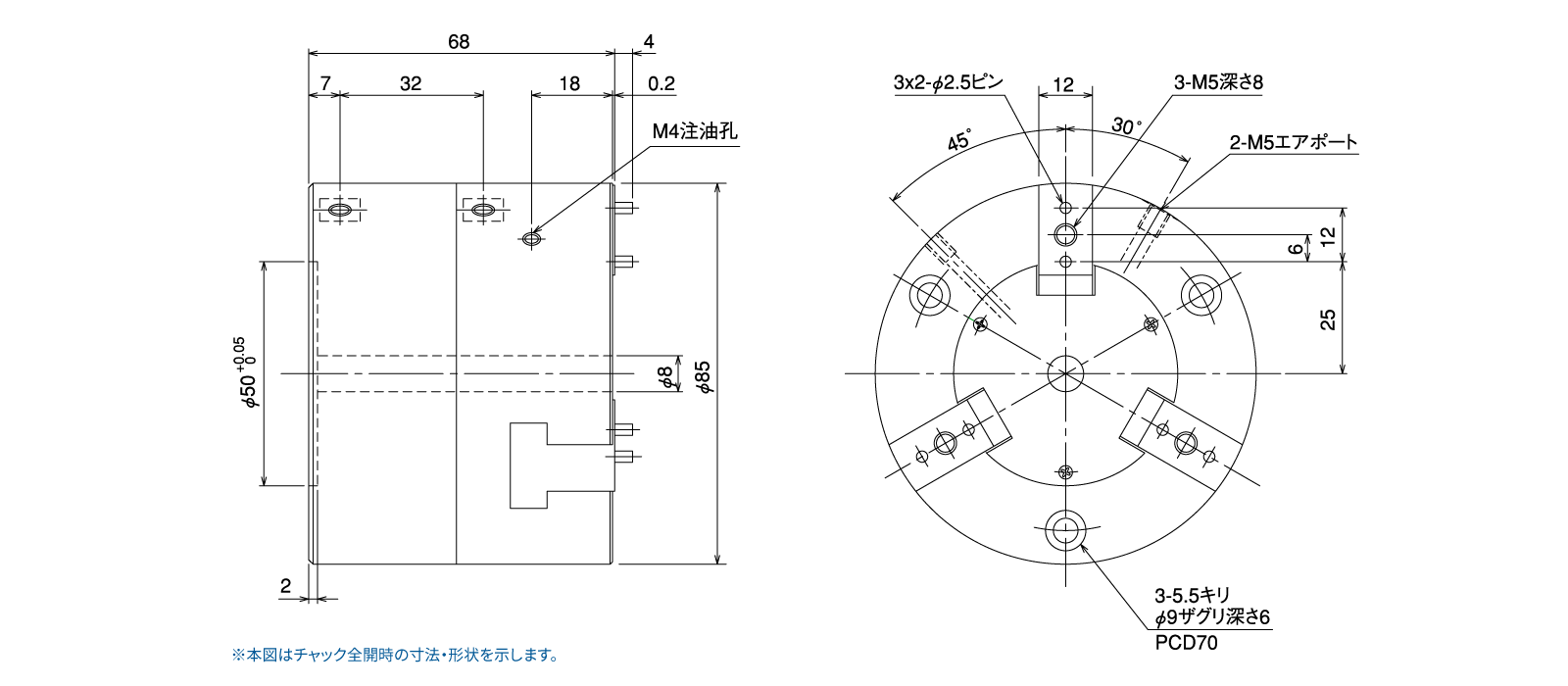

NPC-3RSS-38

  • icon_wedge
  • icon_3inch
  • icon_al
  • icon_3fingers
  • icon_8stroke

ウェッジ方式 3inch / 3fingers

エアポート位置：側面2ヶ所

貫通穴を利用して、着座確認
クーラント、切粉除去が可能です。

  • ロングストロークφ8mm。
    本体にφ8mm貫通穴つき。

NPC-3RSS-38 使用圧力と把握力

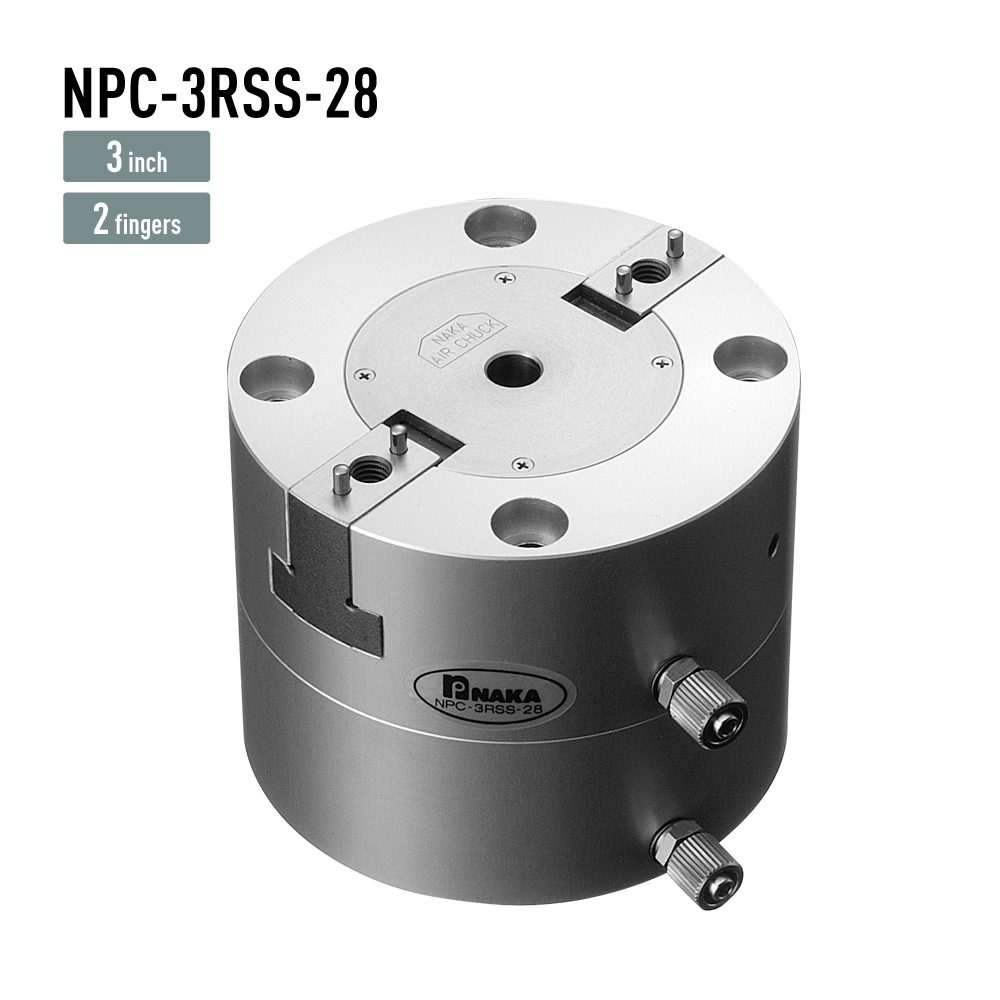

NPC_3RSS_28
NPC_3RSS_28

中空据置型

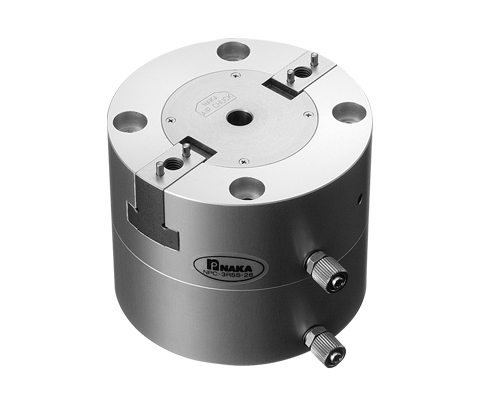

NPC-3RSS-28

  • icon_wedge
  • icon_3inch
  • icon_al
  • icon_2fingers
  • icon_8stroke

ウェッジ方式 3inch / 2fingers

エアポート位置：側面2ヶ所

貫通穴を利用して、着座確認
クーラント、切粉除去が可能です。

  • ロングストロークφ8mm。
    本体にφ8mm貫通穴つき。

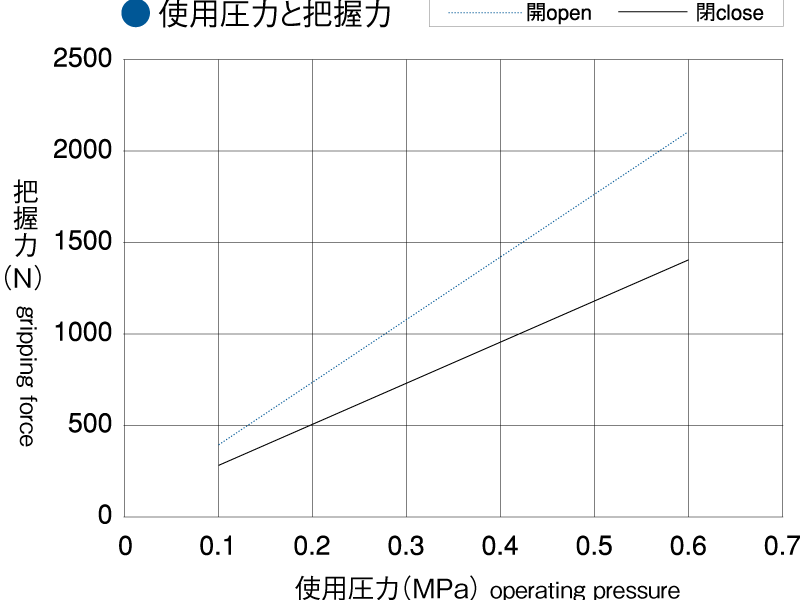

NPC-3RSS-28 使用圧力と把握力

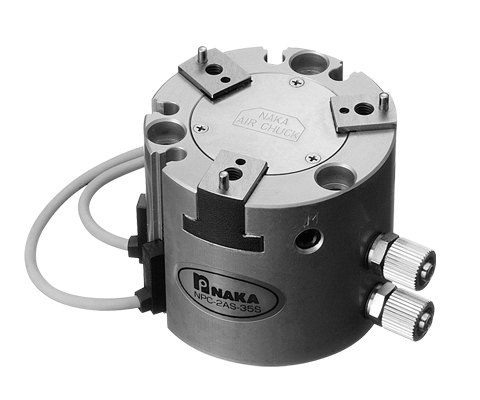

据置型センサー取付型
NPC-2AS-35S

  • icon_wedge
  • icon_2inch
  • icon_al
  • icon_3fingers
  • icon_5stroke

ウェッジ方式 2inch / 3fingers

エアポート位置：側面2ヶ所

オートスイッチを取り付けることで
安全に、より正確にチャッキングが
行え、自動化装置に最適です。

  • 各種センサー、オートスイッチ等の
    取り付けが可能。

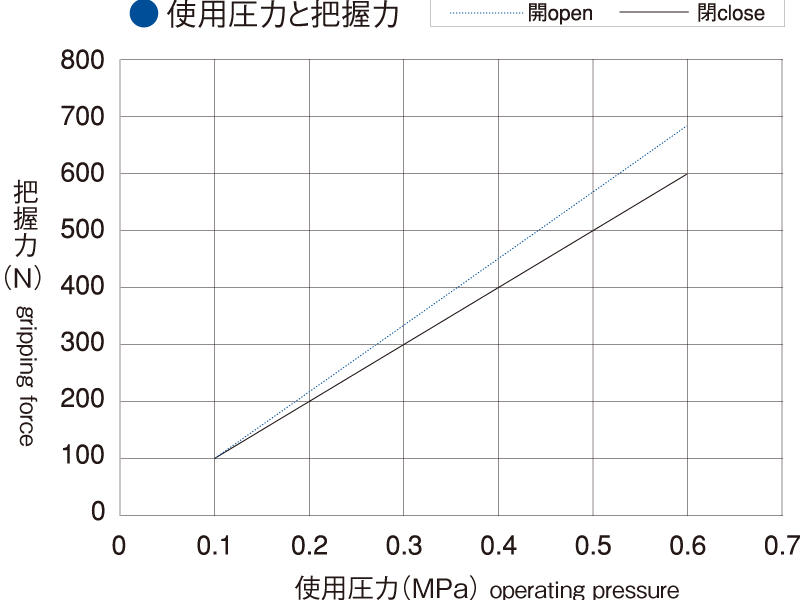

npc-2as-35s 使用圧力と把握力

据置型

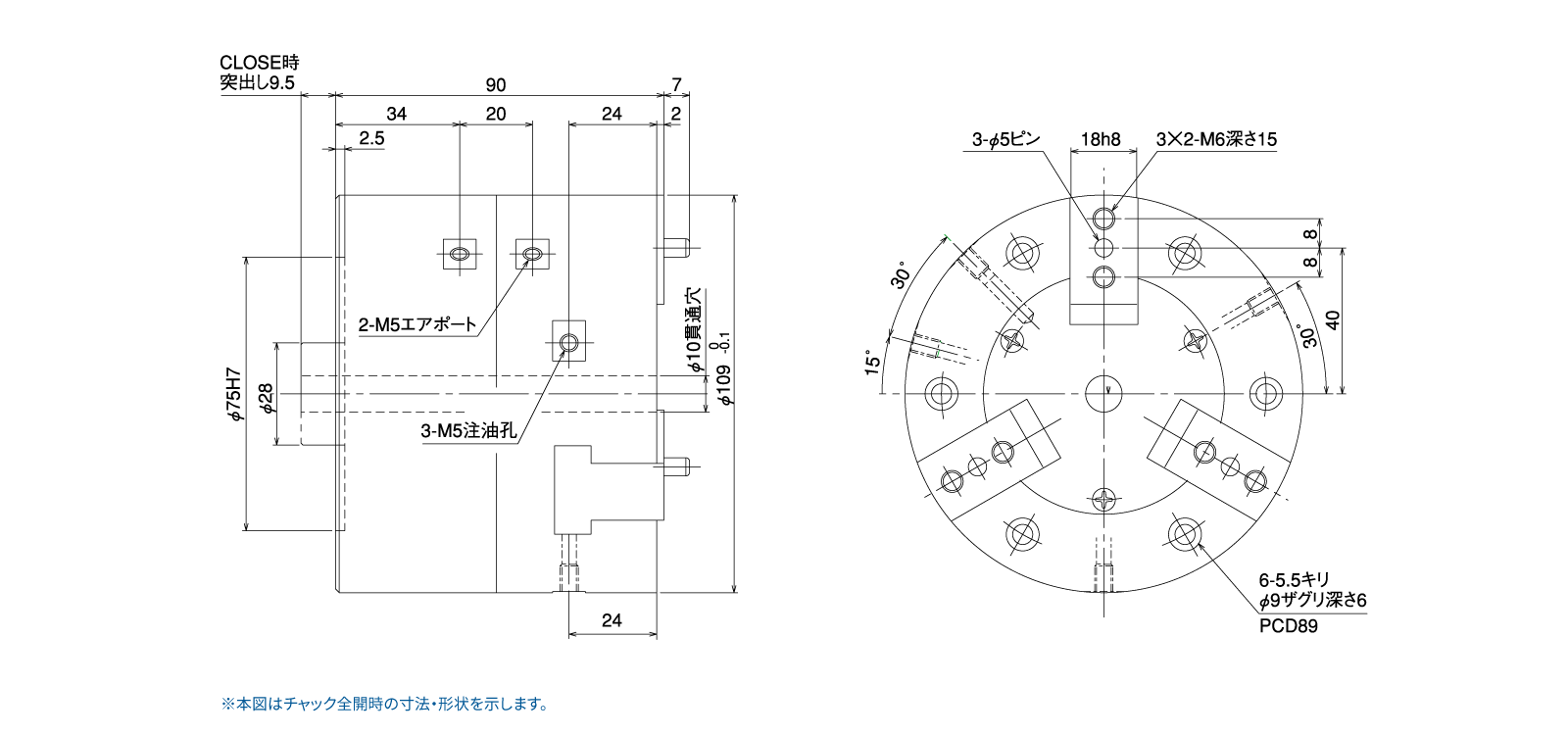

NPC-4RSS-310

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_10stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：側面2ヶ所

貫通穴を利用して、
着座確認、クーラント、
切粉除去が可能です。

  • ロングストロークφ10mm。
    本体にφ10mm貫通穴付き。

NPC-4RSS-310 使用圧力と把握力

据置型

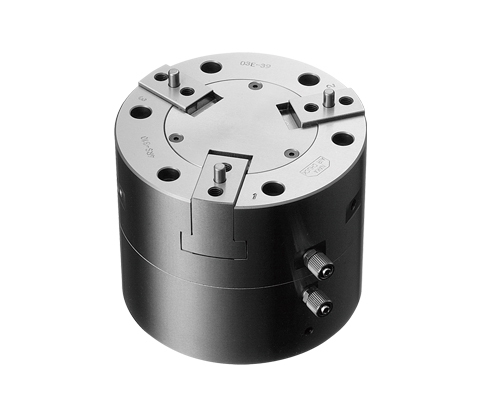

NPC-4RS-310

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_10stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：側面2ヶ所

ストロークが長いので、
径の違うワークに汎用性が
あります。

  • 汎用性の高い、
    ロングストロークφ10mm。

NPC-4RS-310 使用圧力と把握力

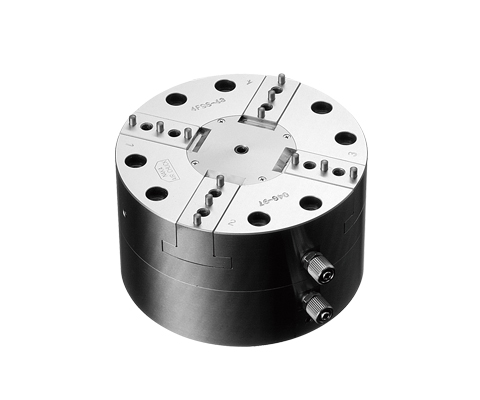

据置型
NPC-4FSS-43

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_4fingers
  • icon_3stroke

ウェッジ方式 4inch / 4fingers

エアポート位置：側面2ヶ所

貫通穴にセンサーを挿入し、検査
治具等に使用できます。着座確認、
クーラント、切粉除去も可能。

  • 異形ワークにも適した4つ爪。

NPC-4FSS-43使用圧力と把握力

  • 品番区分NPC-4FSS-
    形式 43
    繰返し精度 mm 0.005
    爪数 4
    爪ストローク φmm 3
    取付穴ピッチ P.C.D89
    表取付ボルト M5×8ヶ所
    本体取付部嵌込寸法（内径×深さ凸.凹） mm φ60H7×2
    使用流体 圧縮空気
    作動空気圧 Mpa 0.15〜0.6
    本体材質 Fe
    本体重量 g 3220
    許容回転数 min−1 –
    外径把握力（計算値） N 1161(0.1MPa時）
    PDFダウンロード 4FSS_43
    CADダウンロード 4FSS_43

    npc-4fss-43寸法

据置型

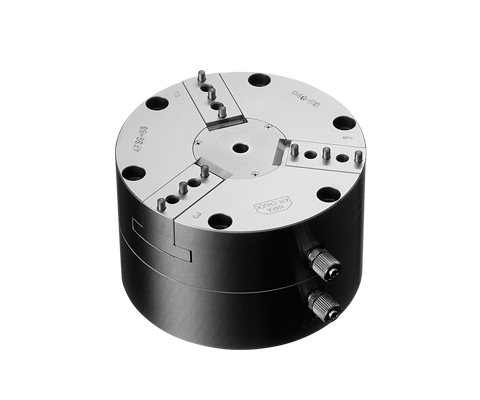

NPC-4FSS-33

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_3stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：側面2ヶ所

貫通穴にセンサーを挿入し、
検査治具等に使用できます。
着座確認、クーラント、
切粉除去も可能。

  • 繰返し精度2μの精密チャック。
    本体にφ6mm貫通穴付き。

使用圧力と把握力

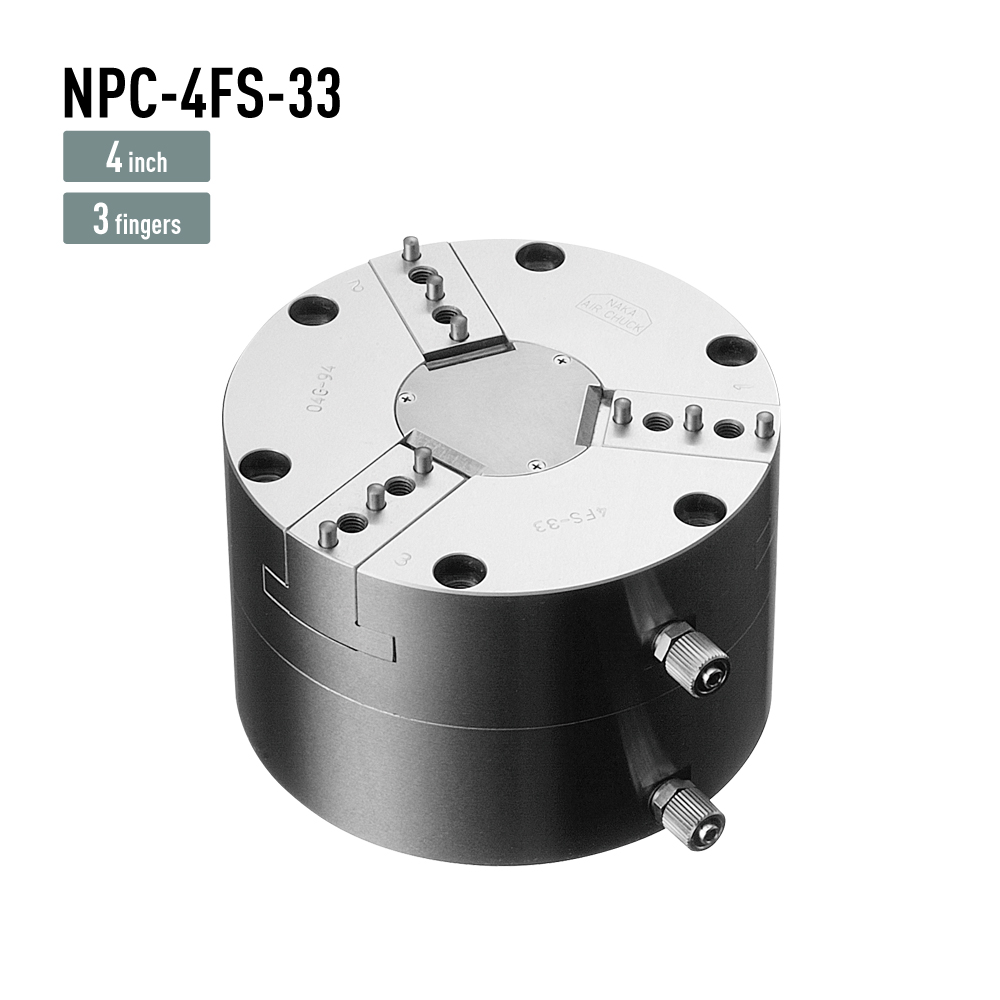

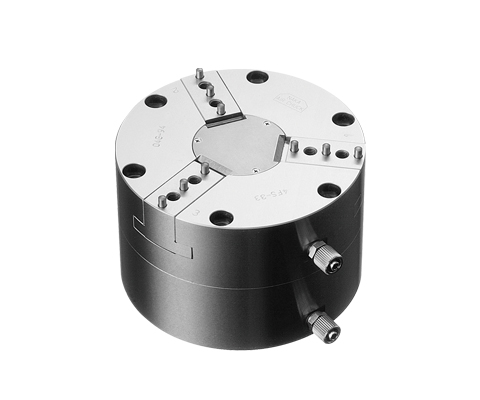

NPC_4FS_33
NPC_4FS_33

据置型
NPC-4FS-33

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_3stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：側面2ヶ所

加工用、搬送用の他、
精度を要する測定用に適しています。

  • 繰返し精度2μの精密仕上げ。
    爪ストロークφ3mm。

使用圧力と把握力














検索結果

AIR CHUCK



สายด่วน 098-4288648 คุณภูรินทร์
E-mail: sales@mechatronics.co.th



http://www.mechatronics.co.th/

NPC_2RS_F22N

NPC-2RS-F22N/25N/F25N

NPC_2RS_32

NPC-2RS-32/F32

NPC_2RS_35

NPC-2RS-35/F35

NPC_2RSS_32

NPC-2RSS-32/35/F35

NPC_2RJ_25

NPC-2RJ-25

NPC_2RJ_35

NPC-2RJ-35

NPC_3RJ_35

NPC-3RJ-35

NPC_3RS_28

NPC-3RS-28

NPC_3RS_38

NPC-3RS-38/F38



NPC_3RS_38
NPC_3RS_38

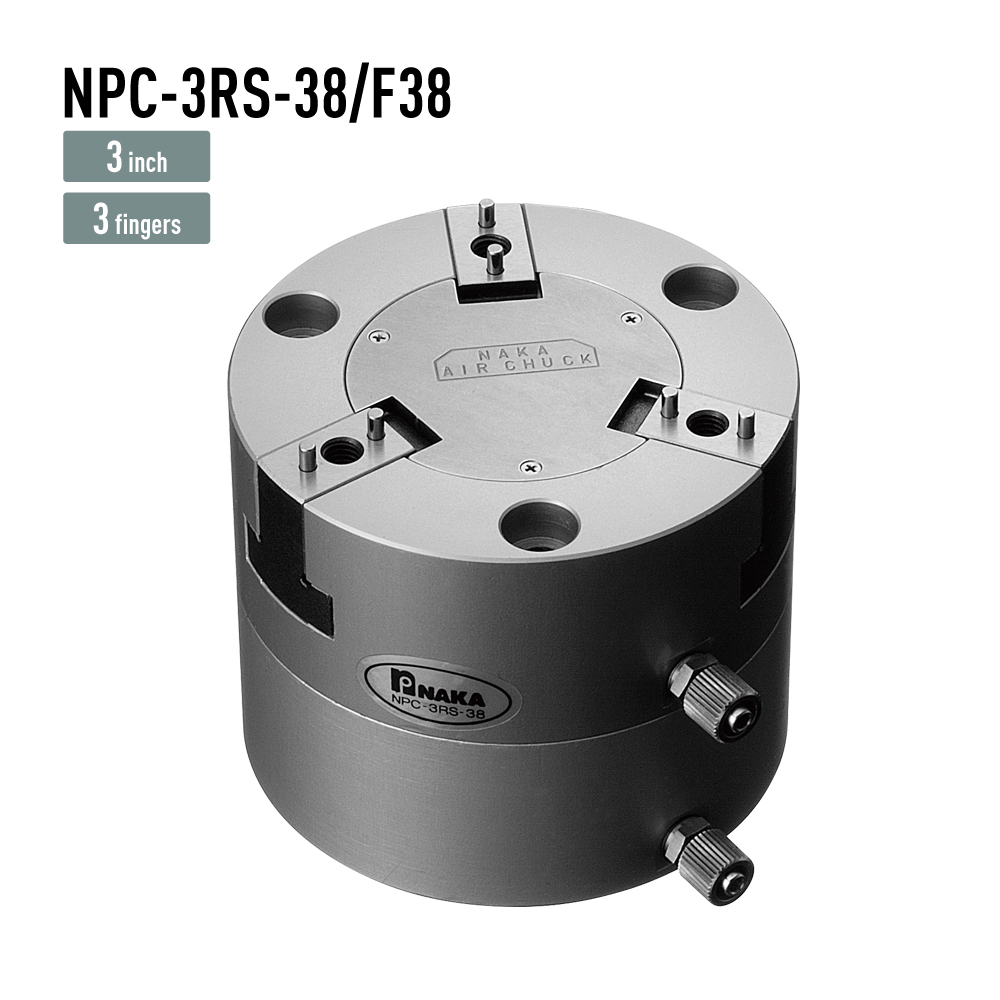

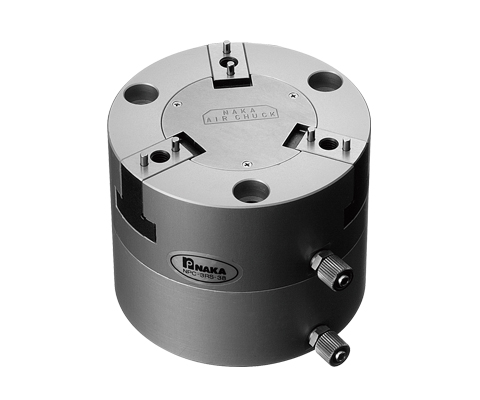

ロボット対応据置型
NPC-3RS-38/F38

  • icon_wedge
  • icon_3inch
  • icon_fe_al
  • icon_3fingers
  • icon_8stroke

ウェッジ方式 3inch / 3fingers

エアポート位置：側面2ヶ所

ストロークが長いので、
径の違うワークに
汎用性があります。

  • 軽量のアルミと、高精度の鉄。
    ロングストロークφ8mm。

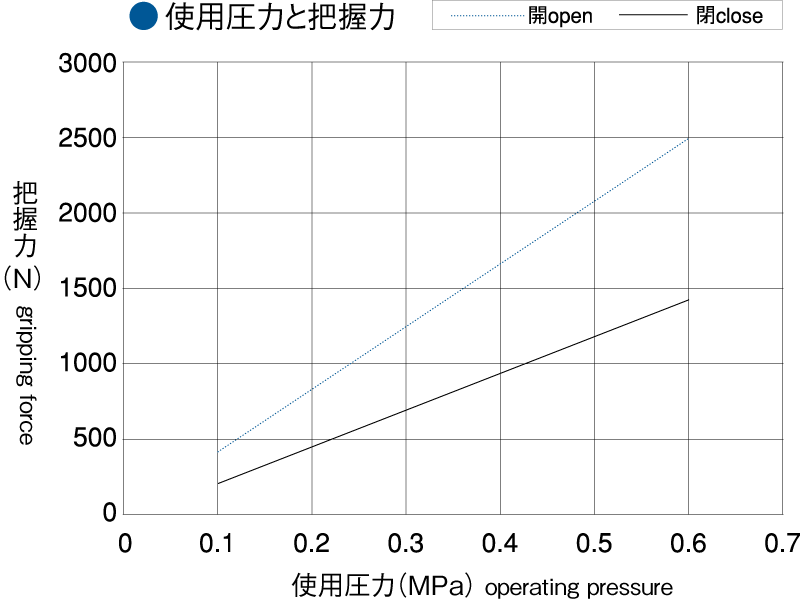

NPC-3RS-38-_F38 使用圧力と把握力



NPC_3RS_28
NPC_3RS_28

ロボット対応据置型
NPC-3RS-28

  • icon_wedge
  • icon_3inch
  • icon_al
  • icon_2fingers
  • icon_8stroke

ウェッジ方式 3inch / 2fingers

エアポート位置：側面2ヶ所

ストロークが長いので、
径の違うワークに
汎用性があります。

  • 角物ワークに適した2つ爪。
    ロングストロークφ8mm。

NPC-3RS-28 使用圧力と把握力

関連情報

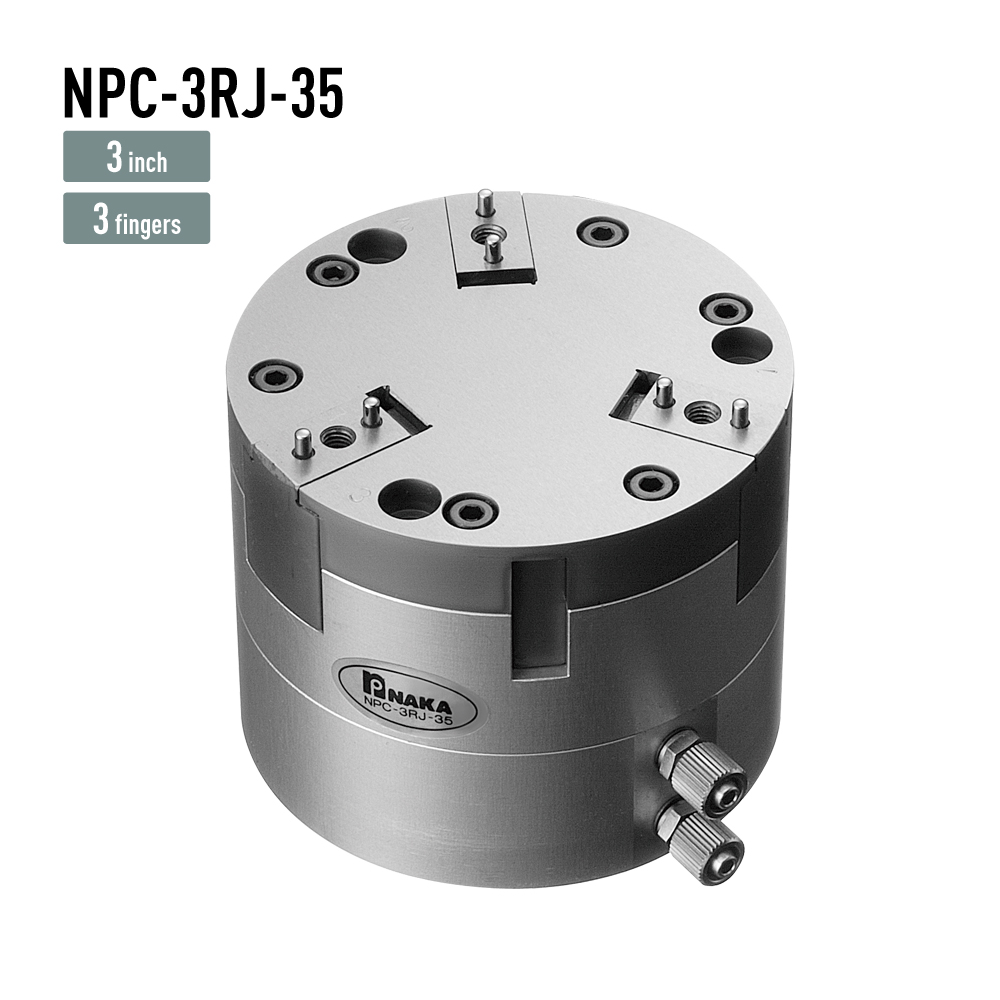

NPC_3RJ_35
NPC_3RJ_35

ロボット対応据置型
NPC-3RJ-35

  • icon_crossbar
  • icon_3inch
  • icon_al
  • icon_3fingers
  • icon_5stroke

クロスバー方式 3inch / 3fingers

エアポート位置：側面2ヶ所

長物ワークの搬送、組立等に
威力を発揮します。
ロボットハンドにも適しています。

  • 長爪を安定して使えるクロスバー。
    把握力も大きい3インチ。

NPC-3RJ-35 使用圧力と把握力

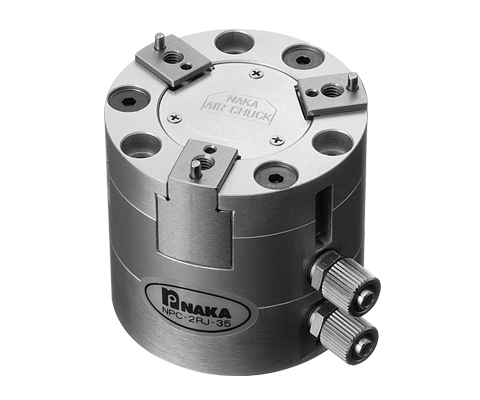

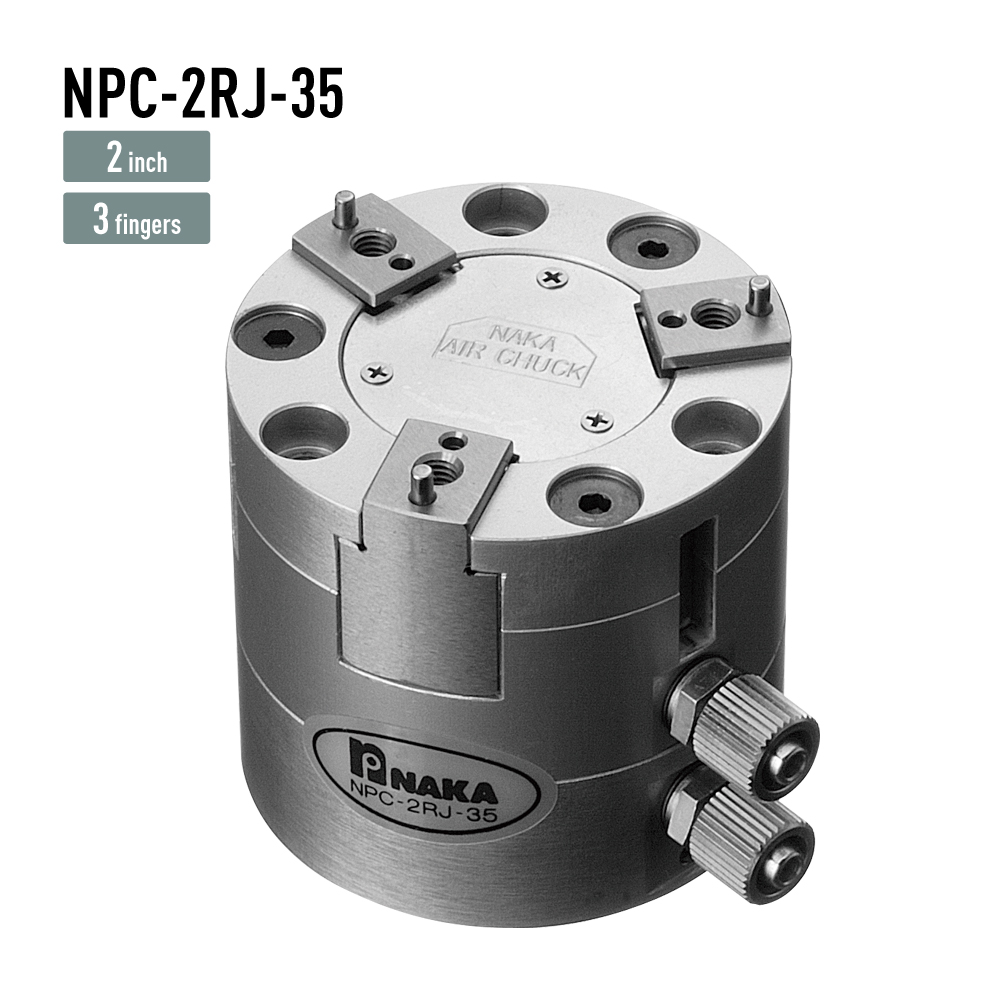

NPC_2RJ_35
NPC_2RJ_35

ロボット対応据置型
NPC-2RJ-35

  • icon_crossbar
  • icon_2inch
  • icon_al
  • icon_3fingers
  • icon_5stroke

クロスバー方式 2inch / 3fingers

エアポート位置：側面2ヶ所

長物ワークの搬送、
組立等に最適です。
軽量コンパクトなので
取付けも容易です。

  • 長爪を安定して使えるクロスバー。
    丸物ワークに適した3つ爪。

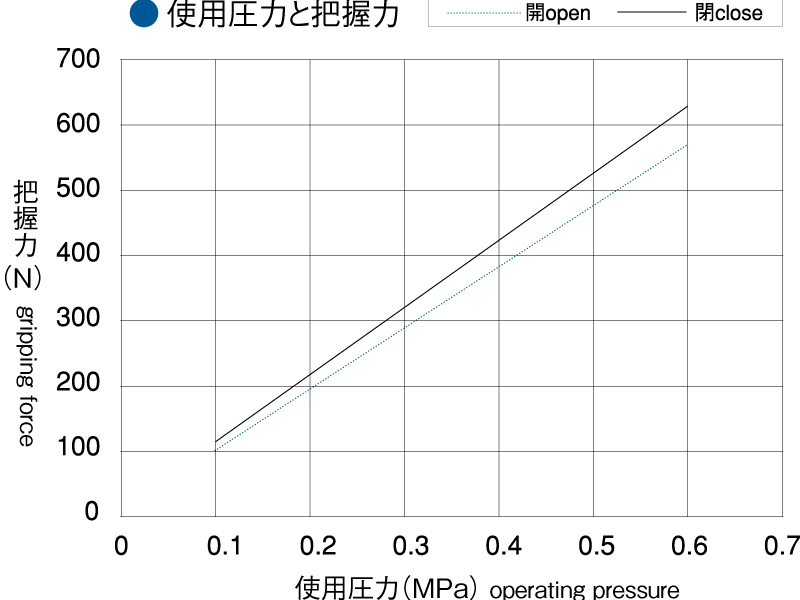

NPC-2RJ-35 使用圧力と把握力

関連情報

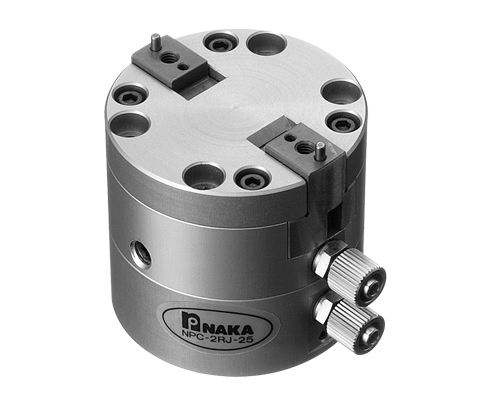

NPC_2RJ_25
NPC_2RJ_25

ロボット対応据置型

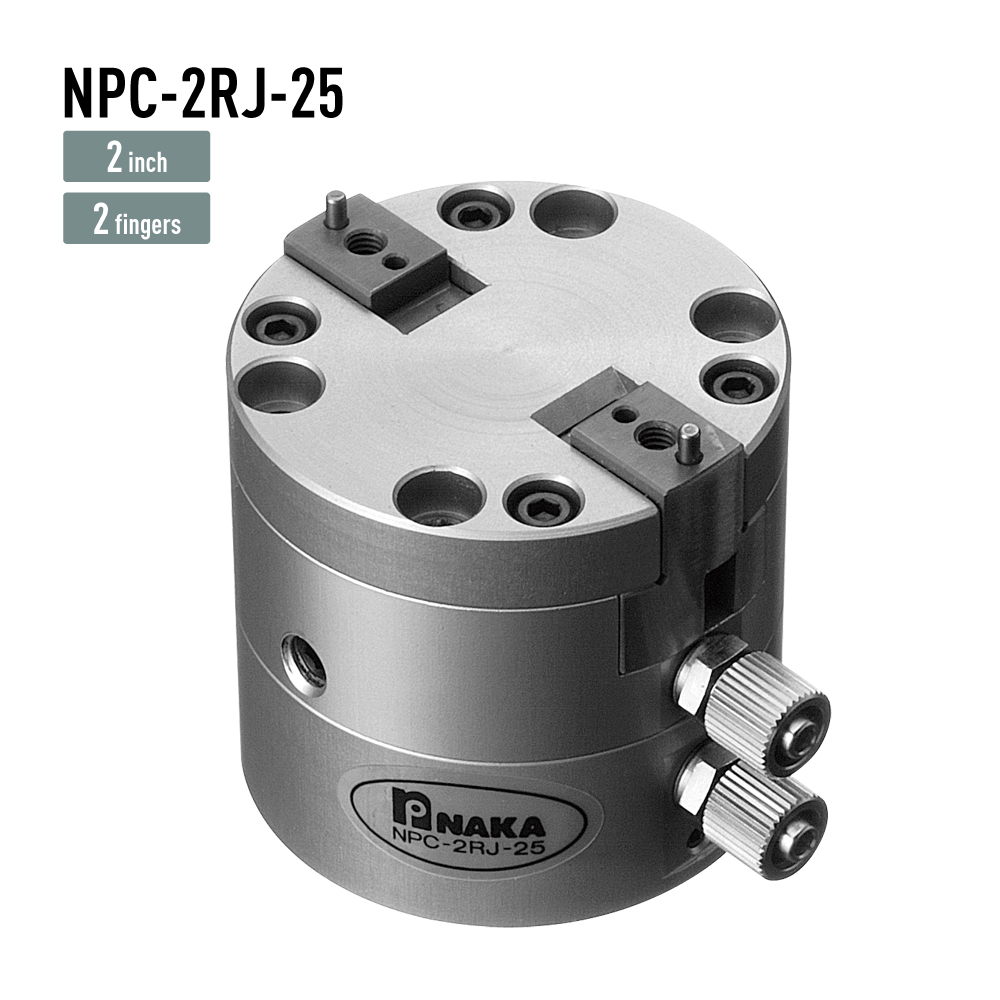

NPC-2RJ-25

  • icon_crossbar
  • icon_2inch
  • icon_al
  • icon_2fingers
  • icon_5stroke

クロスバー方式 2inch / 2fingers

エアポート位置：側面2ヶ所

長物ワークの搬送、
組立等に最適です。
軽量コンパクトなので
取付けも容易です。

  • 長爪を安定して使えるクロスバー。
    角物ワークに適した2つ爪。

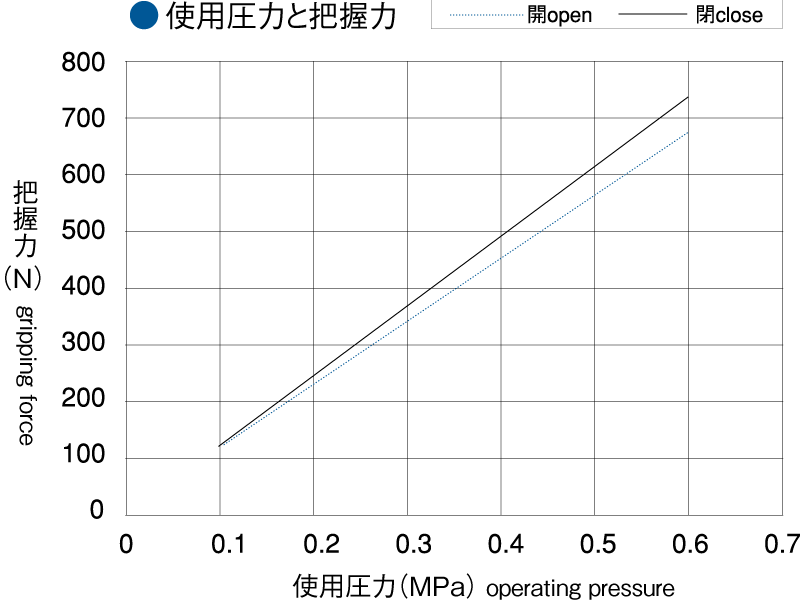

NPC-2RJ-25 使用圧力と把握力

関連情報

NPC_2RSS_35
NPC_2RSS_35

ロボット対応据置型
NPC-2RSS-32/35/F35

  • icon_wedge
  • icon_2inch
  • icon_fe_al
  • icon_3fingers
  • icon_2stroke

ウェッジ方式 2inch / 3fingers

エアポート位置：側面2ヶ所

貫通穴にセンサーを挿入し、
検査治具等に使用できます。
着座確認、クーラント、
切粉除去も可能。

  • 本体にφ3.4mm貫通穴付き。
    材質、爪ストロークを選べます。
  • 爪ストローク（2φmm/5φmm)。

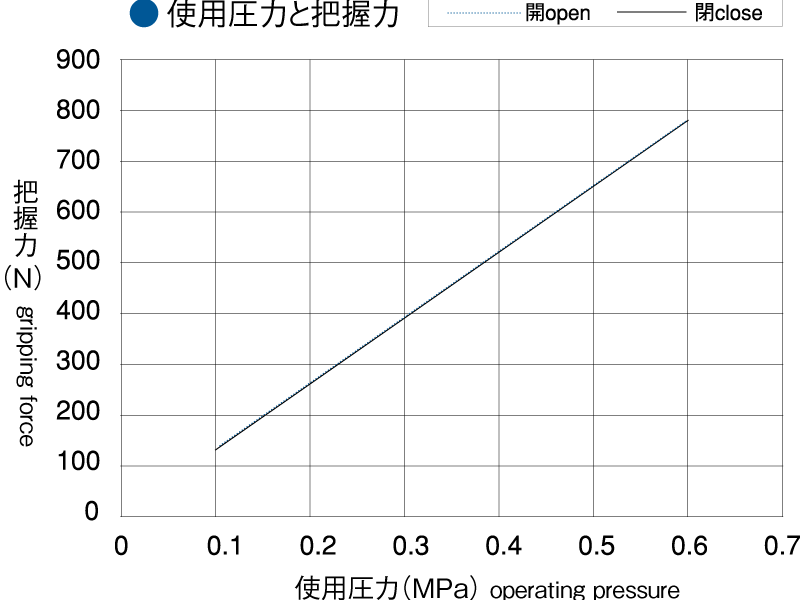

NPC-2RSS-32_35_F35 使用圧力と把握力



NPC_2RS_35
NPC_2RS_35

ロボット対応据置型
NPC-2RS-35/F35

  • icon_wedge
  • icon_2inch
  • icon_fe_al
  • icon_3fingers
  • icon_5stroke

ウェッジ方式 2inch / 3fingers

エアポート位置：側面2ヶ所

簿肉小径の丸物ワークに最適。
アルミ製は軽量なのでロボット
ハンドに適しています。

  • 爪ストロークφ5mm。
    鉄製は繰返し精度2μ。アルミ製は繰返し精度10μ。

NPC-2RS-35_F35 使用圧力と把握力

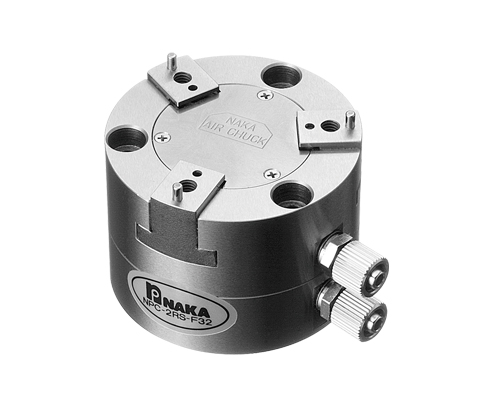

NPC_2RS_32
NPC_2RS_32

ロボット対応据置型

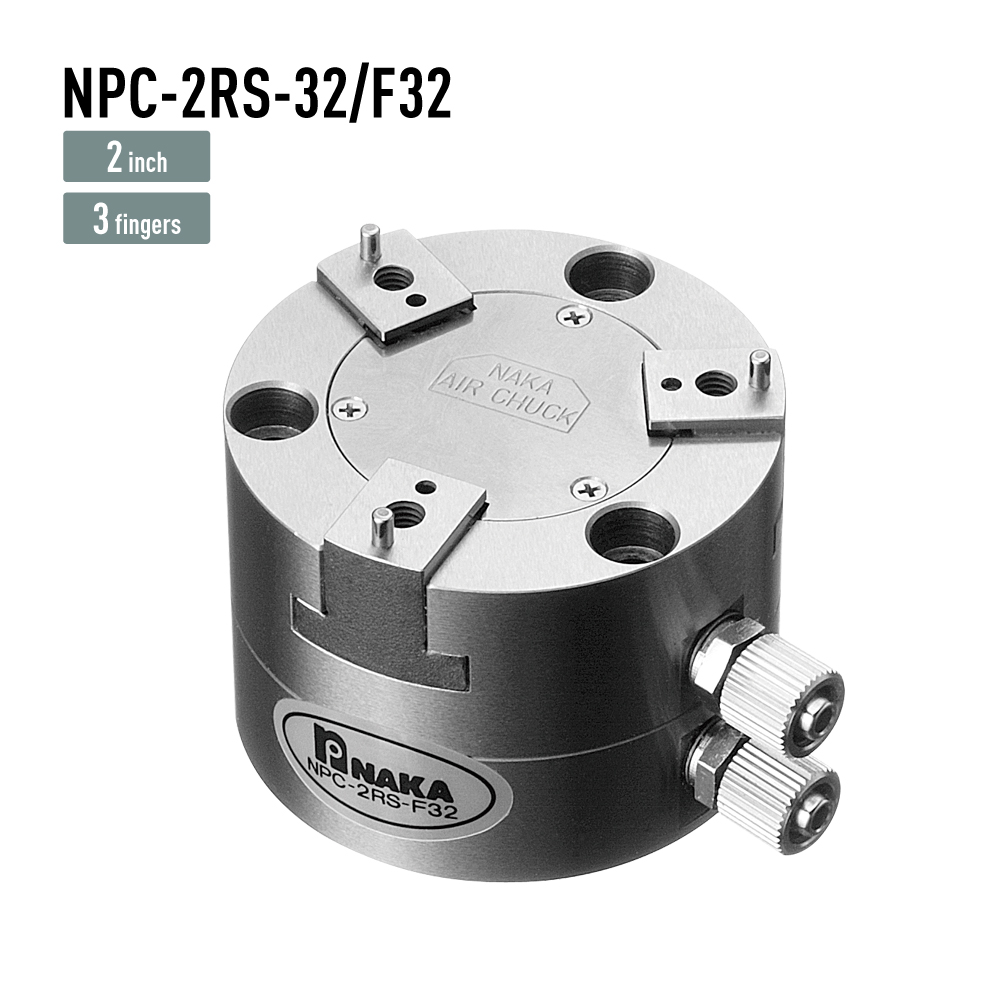

NPC-2RS- 32/F32

  • icon_wedge
  • icon_2inch
  • icon_fe_al
  • icon_3fingers
  • icon_2stroke

ウェッジ方式 2inch / 3fingers

エアポート位置：側面2ヶ所

簿肉小径の丸物ワークに最適。
アルミ製は軽量なのでロボット
ハンドに適しています。

  • 爪ストロークはφ2mm。
    鉄製は繰返し精度2μ。アルミ製は繰返し精度10μ。

NPC-2RS-32_F32 使用圧力と把握力

関連情報



NPC_2RS_F22N
NPC_2RS_F22N

ロボット対応据置型
NPC-2RS-F22N/25N/F25N

  • icon_wedge
  • icon_2inch
  • icon_fe_al
  • icon_2fingers
  • icon_2stroke

ウェッジ方式 2inch / 2fingers

エアポート位置：側面2ヶ所

角物ワークに最適。
搬送用、組立用等に
使用できます。

  • 爪ストロークはφ2mmとφ5mm。
    鉄製は繰返し精度2μ。アルミ製は繰返し精度10μ。
  • 爪ストローク（2φmm/5φmm)。

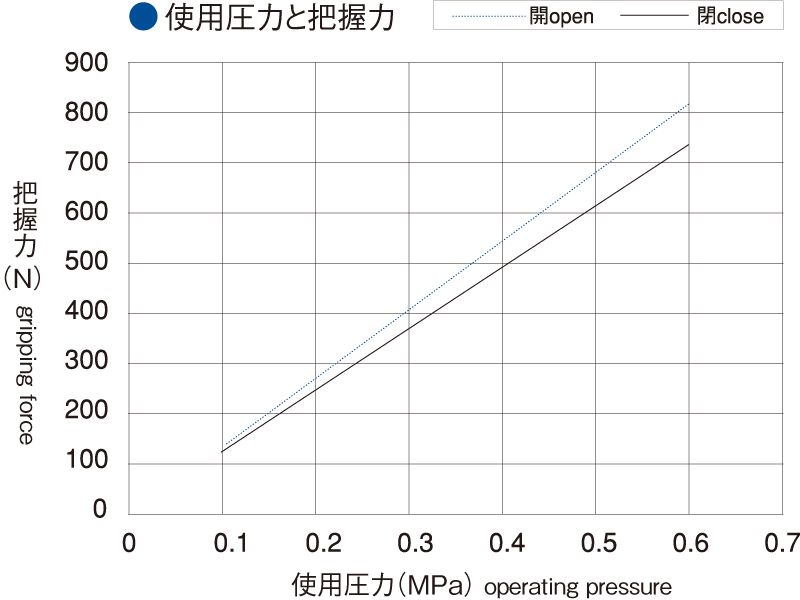

NPC-2RS-F22_25N_F25N 使用圧力と把握力





検索結果

NPC_2SS_25

角型 NPC-2SS-25

NPC_2SS_210

角型 NPC-2SS-210









AIR CHUCK



สายด่วน 098-4288648 คุณภูรินทร์
E-mail: sales@mechatronics.co.th



http://www.mechatronics.co.th/

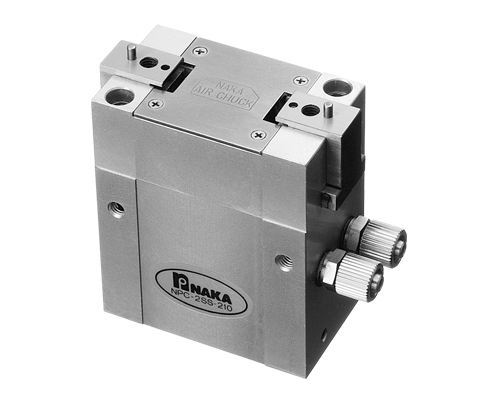

  • 角型 NPC-2SS-210

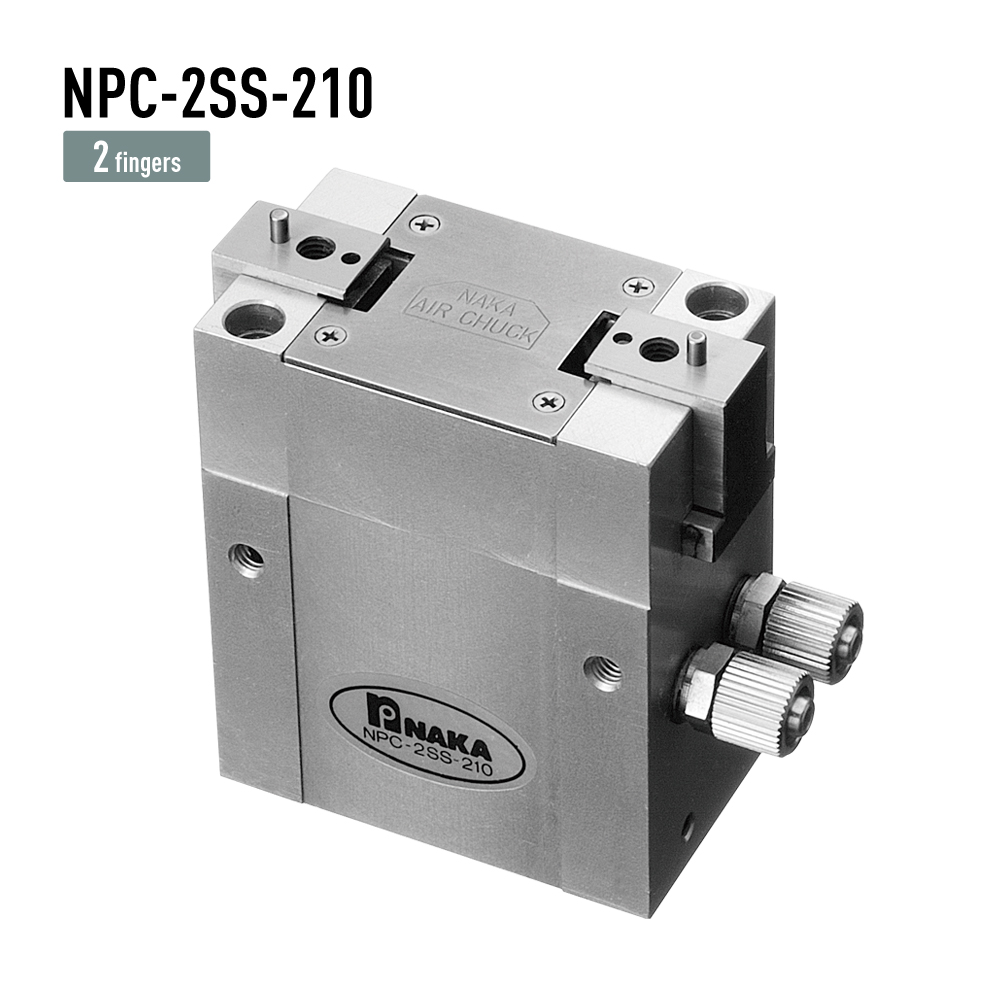

NPC_2SS_210
NPC_2SS_210

角型
NPC-2SS-210

  • icon_wedge
  • icon_al
  • icon_2fingers
  • icon_10stroke

ウェッジ方式 / 2fingers

エアポート位置：側面2ヶ所

少ないスペースに多数個並べて
使用できます。ストロークが長い
ので、汎用性があります。

  • 外形50mm×30mmの角型。
    ロングストロークφ10mm。

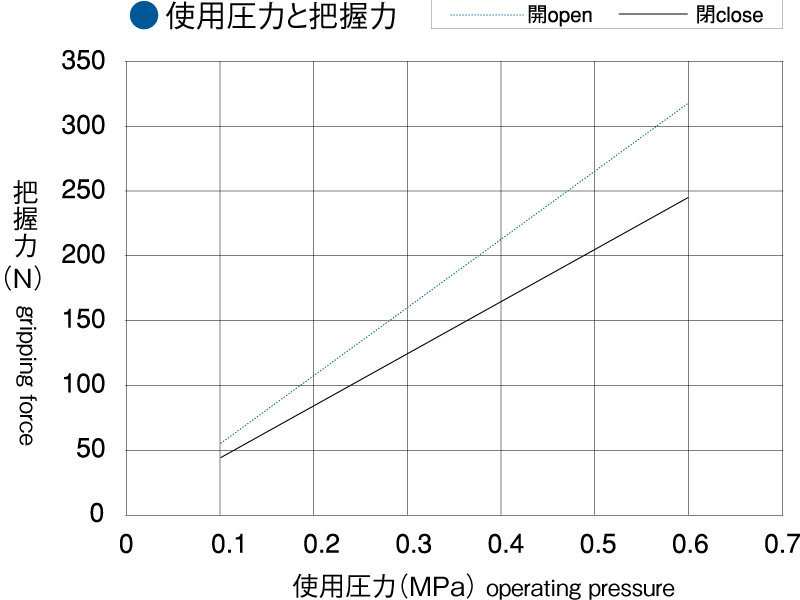

NPC-2SS-210 使用圧力と把握力

関連情報

NPC_2SS_25
NPC_2SS_25

角型
NPC-2SS-25

  • icon_wedge
  • icon_al
  • icon_2fingers
  • icon_5stroke

ウェッジ方式 / 2fingers

エアポート位置：側面2ヶ所

少ないスペースに多数個並べて
組立等に使用できます。
搬送用にも便利です。

  • 外形50mm×30mmの角型。
    省スペースです。

NPC-2SS-25 使用圧力と把握力

検索結果

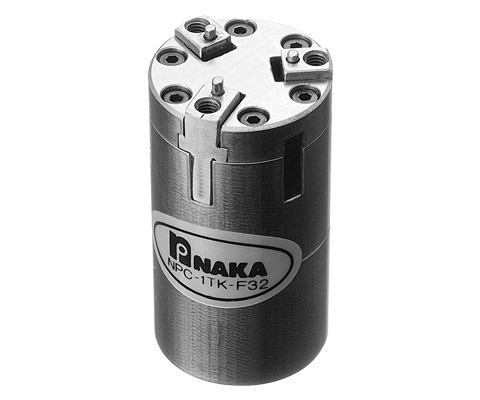

NPC_1TK_F32

NPC-1TK-F32 特注品

NPC_2RT_32

NPC-2RT-32/F32/35/F35

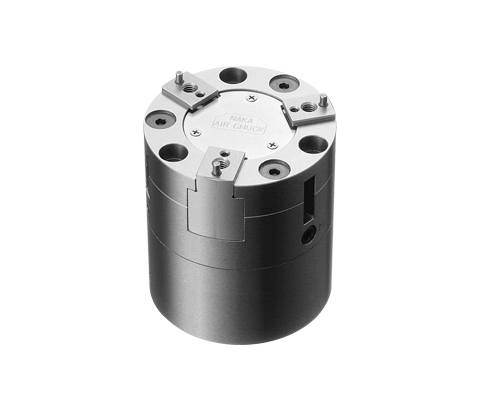

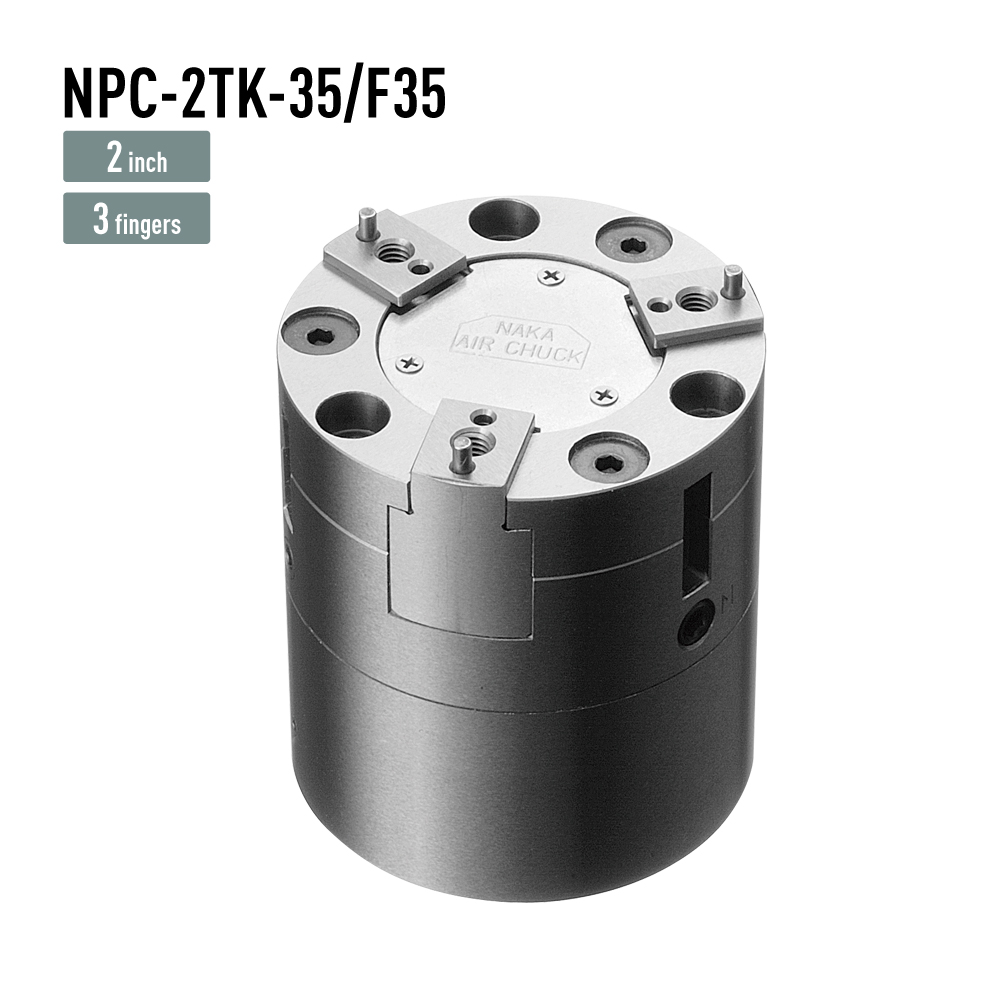

NPC_2TK_35

NPC-2TK-35/F35

NPC_3RT_38

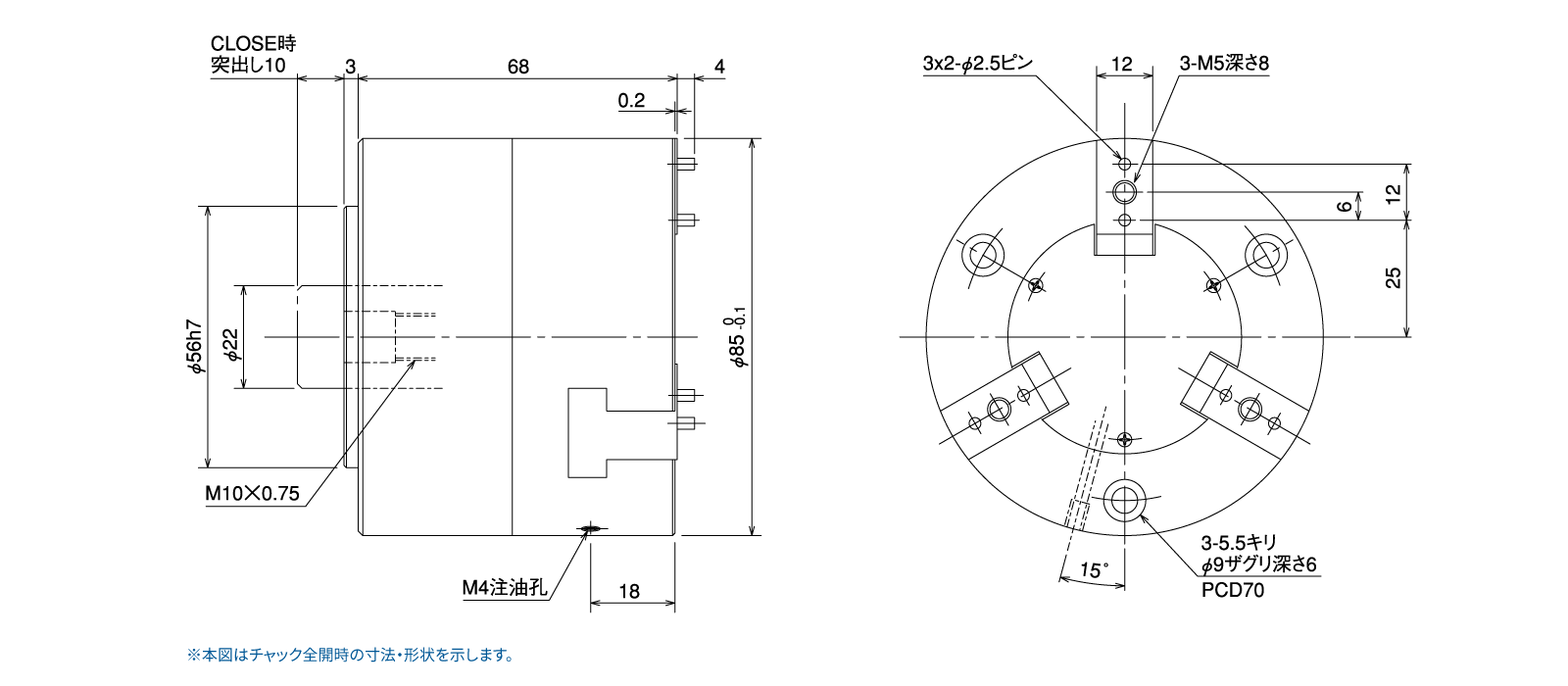

NPC-3RT-38/F38

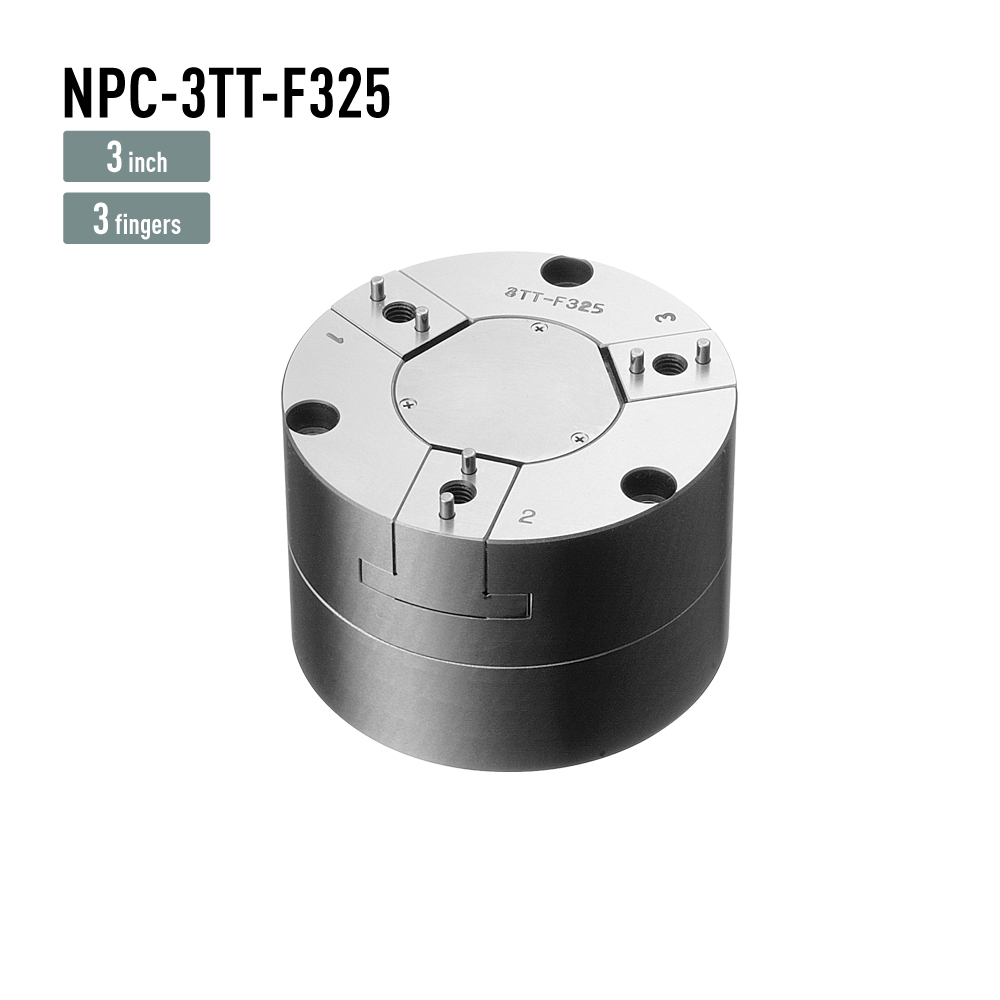

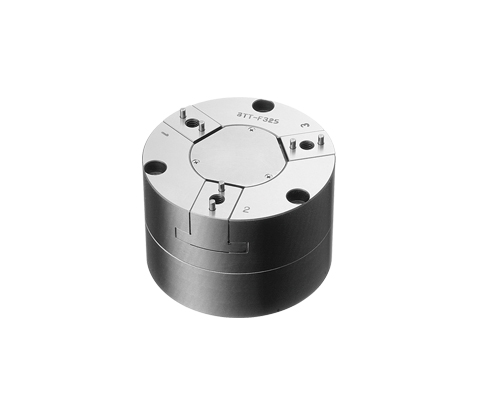

NPC_3TT_F325

NPC-3TT-F325

NPC_4TT_31

NPC-4TT-31

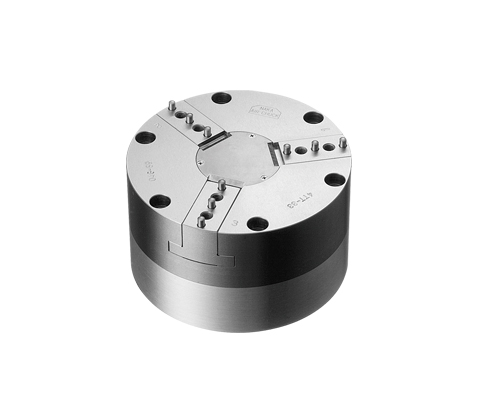

NPC_4TT_33

NPC-4TT-33

NPC_4TTS_33

クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-33/33M

NPC_4TTS_43

クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-43/43M

NPC_4TT_310

ロングストローク回転型 NPC-4TT-310

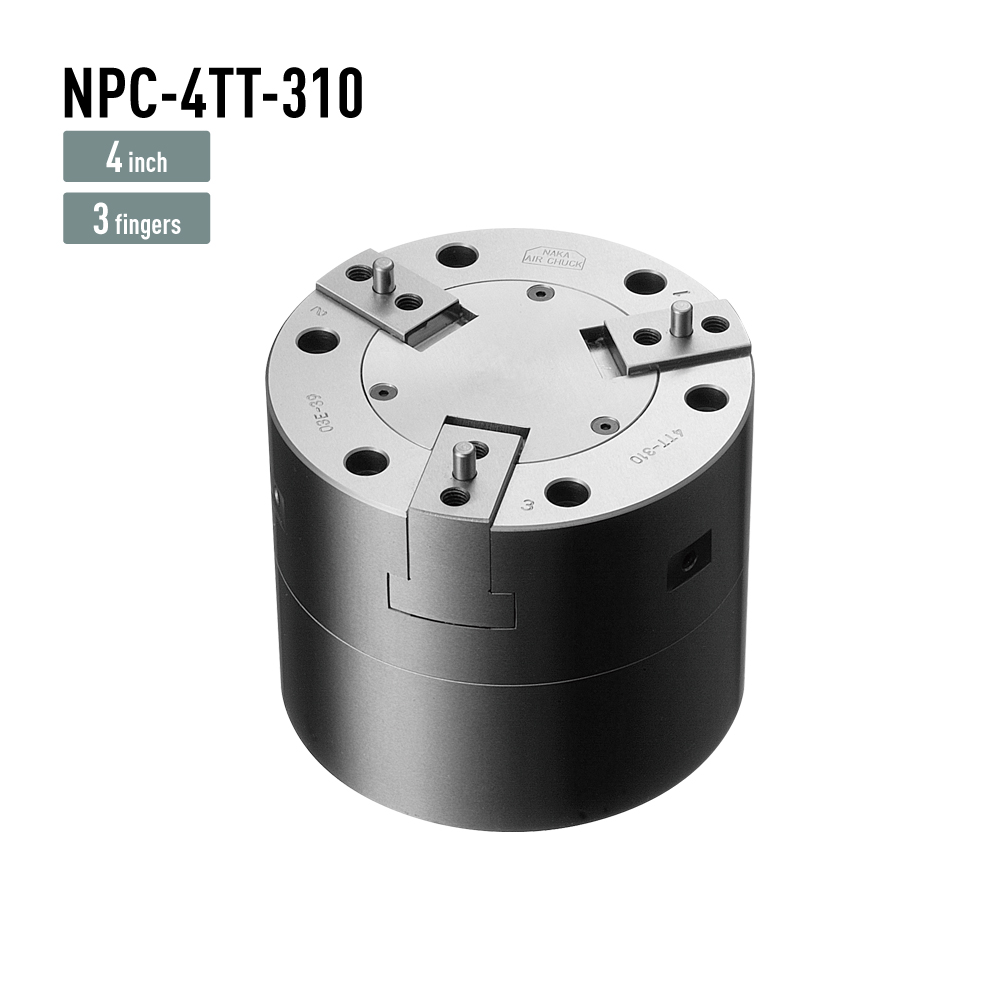

NPC_4TT_310
NPC_4TT_310

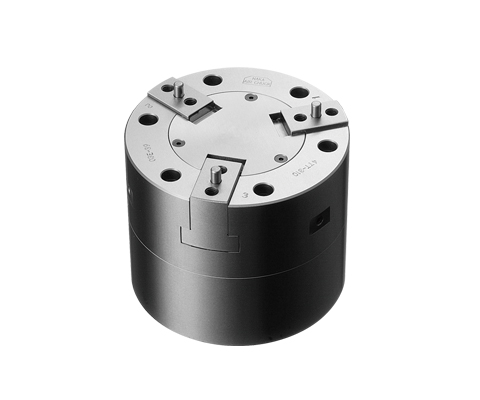

ロングストローク回転型
NPC-4TT-310

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_10stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：裏面中央

ストロークが長いので、径の違うワークに
汎用性があります。

  • ロングストロークφ10mm。繰返し精度5μの高精度。

NPC-4TT-310 使用圧力と把握力

関連情報

  • TOP
    •
  • 製品情報
    •
  • AIR CHUCK
    •
  • クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-43/43M

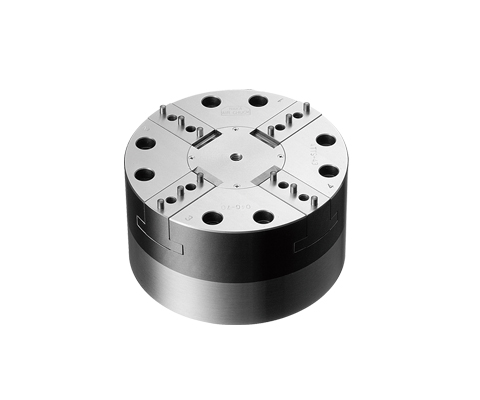

NPC_4TTS_43
NPC_4TTS_43

クーラントタイプ回転型/
オイルミストタイプ回転型
NPC-4TTS-43/43M

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_4fingers
  • icon_3stroke

ウェッジ方式 4inch / 4fingers

エアポート位置：裏面中央

センター穴を利用して、クーラント、
着座確認、切粉除去が可能です。
爪スライド部にオイルミストを供給する
タイプは、防塵効果大。

  • 本体にφ6mmセンター穴付き。
    2つのタイプから選べます。

※品番末のMはオイルミストタイプとなります。

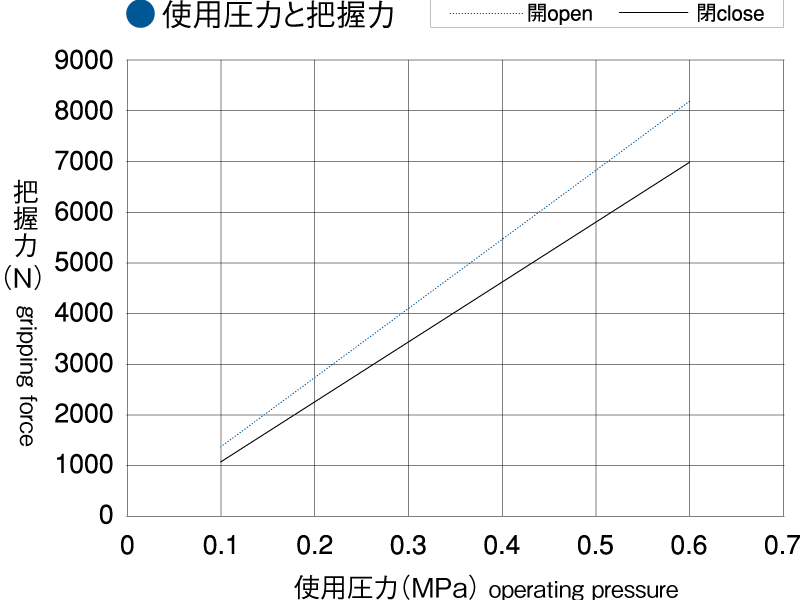

NPC-4TTS-43-_43M 使用圧力と把握力

  • 品番区分 NPC-4TTS-NPC-4TTS-
    形式   43 43M
    繰返し精度 mm 0.005 0.005
    爪数   4 4
    爪ストローク φmm 3 3
    取付穴ピッチ   P.C.D89 P.C.D89
    表取付ボルト   M5×8ヶ所 M5×8ヶ所
    本体取付部嵌込寸法
    （内径×深さ凸.凹）    		 mm φ82.5h7×1.5 φ82.5h7×1.5
    使用流体   圧縮空気 圧縮空気
    作動空気圧 Mpa 0.15〜0.6 0.15〜0.6
    本体材質   Fe Fe
    本体重量 g 2540 2540
    許容回転数 min−1 2000(注1） 2000(注1）
    外径把握力（計算値） N 1161(0.1MPa時） 1161(0.1MPa時）
    エアフィードチューブ   FT-30・FT-30K・FTB-30・FTB-30K FT-30・FT-30K・FTB-30・FTB-30K
    PDFダウンロード   4TTS_43 4TTS_43M
    CADダウンロード   4TTS_43 4TTS_43M

    (注1）許容回転数以上でご使用の場合は別途お問い合せください。



    npc-4tts-43-43m寸法



  • TOP
    •
  • 製品情報
    •
  • AIR CHUCK
    •
  • クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-33/33M
NPC_4TTS_33
NPC_4TTS_33

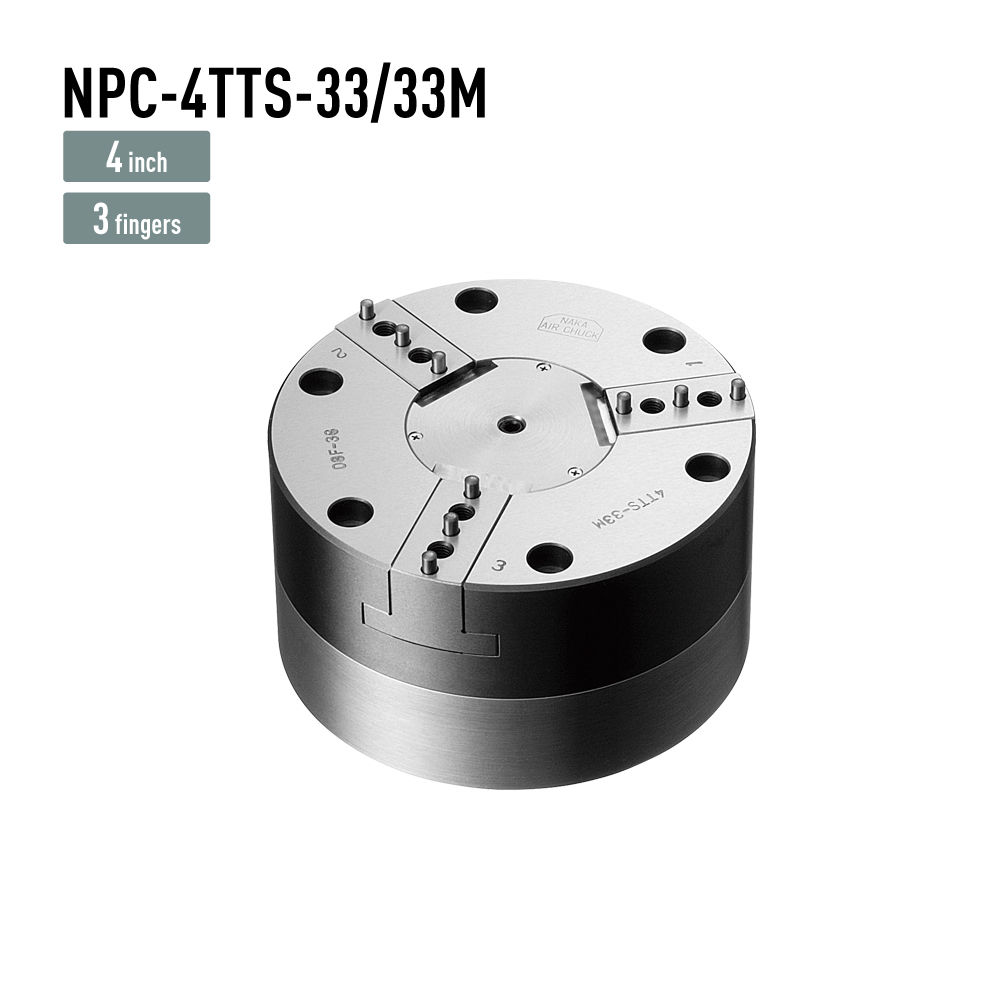

クーラントタイプ回転型/
オイルミストタイプ回転型

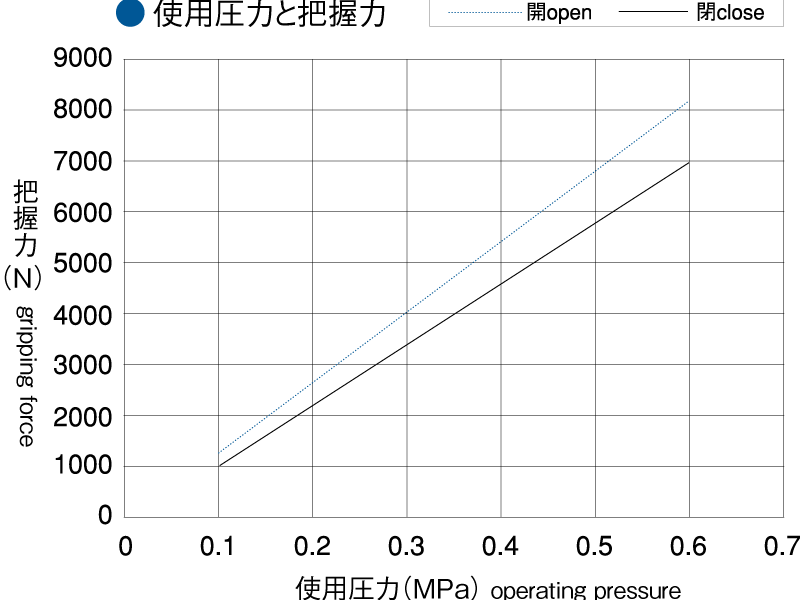

NPC-4TTS-33/33M

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_3stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：裏面中央

センター穴を利用して、クーラント、
着座確認、切粉除去が可能です。
爪スライド部にオイルミストを
供給するタイプは、防塵効果大。

  • 本体にφ6mmセンター穴付き。
    2つのタイプから選べます。

※品番末のMはオイルミストタイプとなります。

npc-4tts-33-33m 使用圧力と把握力

NPC_4TT_33
NPC_4TT_33

回転型
NPC-4TT-33

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_3stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：裏面中央

NC旋盤に装着し、旋削加工、巻取り等に
使用できます。

  • 繰返し精度2μの高精度。高速回転で使用可能。

NPC-4TT-33 使用圧力と把握力

NPC_4TT_31
NPC_4TT_31

回転型
NPC-4TT-31

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_1stroke

ウェッジ方式 4inch / 3fingers

エアポート位置：裏面中央

簿肉小径の丸物ワークを旋盤で中ぐり
加工するのに最適です。

  • 本体の厚みが薄く、芯間を広く使えます。

NPC-4TT-31 使用圧力と把握力



NPC_3TT_F325
NPC_3TT_F325

回転型
NPC-3TT-F325

  • icon_wedge
  • icon_3inch
  • icon_fe
  • icon_3fingers
  • icon_25stroke

ウェッジ方式 3inch / 3fingers

エアポート位置：裏面中央

旋盤に装着し、超精密加工ができます。
研削盤用としても使用できます。

  • 外形把握、内径把握ともに強く、高速回転で使用可能。

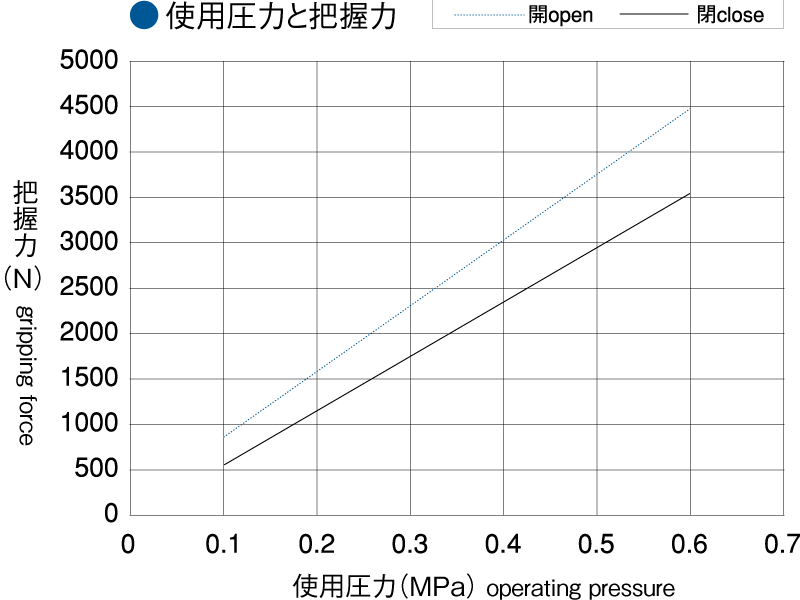

NPC-3TT-F325 使用圧力と把握力

関連情報

NPC_3RT_38
NPC_3RT_38

回転型
NPC-3RT-38/F38

  • icon_wedge
  • icon_3inch
  • icon_fe_al
  • icon_3fingers
  • icon_8stroke

ウェッジ方式 3inch / 3fingers

エアポート位置：裏面中央

ストロークが長いので、
径の違うワークに汎用性があります。

  • 汎用性の高い、
    ロングストロークφ8mm。

NPC-3RT-38_F38 使用圧力と把握力



NPC_2TK_35
NPC_2TK_35

回転型
NPC-2TK-35/F35

  • icon_crossbar
  • icon_2inch
  • icon_fe_al
  • icon_3fingers
  • icon_5stroke

クロスバー方式 2inch / 3fingers

エアポート位置：裏面中央

長物ワークの旋削加工に最適です。

  • 長爪を安定して使えるクロスバー。
    耐久性に優れたチャックです。

NPC-2TK-35_F35 使用圧力と把握力

防塵カバー

防塵カバー
（防塵型エアチャック）

ダストコンタミネーションを防止。
精度の耐久性が向上します。研磨用、
マシニングセンタ用に最適です。

  • チャック摺動内部へ切削液、切粉等の侵入防止。
    封入された潤滑油の流出防止。

※お客様のご要望により受注製作のオーダー製品でございます。記載の仕様、数値及び外観等は変更できます。
詳しくは、ご相談ください。



2mp6_f35
2mp6_f35

エアチャックマルチプレート

マシニングセンタ用に、
省スペースで使え最適です。

  • 複数のワークを同時に加工することが可能。
    加工の能率化、加工精度の向上。

※お客様のご要望により受注製作のオーダー製品でございます。記載の仕様、数値及び外観等は変更できます。
詳しくは、ご相談ください。

  • 品番区分2MP6-F35 6連
    A φ51
    B 150
    C 350
    D 80
    E 75
    F 75
    G 126
    H 72.5
    L 330
    M 4-M8×20
    N 4-09
    P 32
    Q 15
    R 3
    S 45
    T 50
    V(6×4用ユニオン） SPM5
    X（手動バルブ） 6-4V

    ※2MP6-F35(掲載品）の他4MP3-33(4インチエアチャック用3連プレート）3MP3-F325(3インチエアチャック用3連プレート）等バリエーションがございます。



    npc-2mp6-f35マルチプレート寸法





チャックスピンドル一体型
チャックスピンドル一体型

チャックスピンドル一体型

より高度な精密加工用や、
検査用に適しています。

  • 高剛性スピンドルと高精度エアチャックを、
    トータル設計。

※お客様のご要望により受注製作のオーダー製品でございます。記載の仕様、数値及び外観等は変更できます。
詳しくは、ご相談ください。

  • 記号/項目NSPC-52220RNSPC-52220S
    A 54.5　注1） 54.5　注1）
    B 160 100
    C 328　注2） 266　注2）
    D 52 52
    E プーリ　注3） プーリ　注3）
    F エアフィードチューブFT-20 エアフィードチューブFT-20
    最高回転数（1/mh-1) 1000 注4） 1000 注4）
    潤滑方式 グリース グリース
    最大ラジアル荷重（Kg) 仕様による　注5） 仕様による　注5）
    最大アクシャル荷重（Kg) 仕様による　注5） 仕様による　注5）
    重量（Kg) 約4 約3

    注1）チャックタイプによって変化します。
    注2）エアチャックタイプとエアフィードチューブの長さで変化します。
    注3）伝達出力条件によってプーリ仕様を変更します。詳細はお尋ねください。
    注4）ワーク種類や成形爪形状によっては、最大回転数が低下する場合があります。
    注5）詳細はお尋ねください。



    nspc-52220R寸法







    ＞チャック一体型スピンドルのiPROS特設サイト
    ＞チャック一体型スピンドルのイプロスものづくり 仲精機サイトへ
    ＞Click here for English Pages





検索結果

2インチ用標準生爪

標準生爪 2インチ用

3インチ用標準生爪

標準生爪 3インチ用

4インチ用標準生爪

標準生爪 4インチ用/パイ型

エアフィードチューブ

エアフィードチューブ（回転型エアチャック必需品）

エアフィードチューブ
（回転型エアチャック必需品）

  • FT-20寸法

    FT-30寸法

    エアフィードチューブの種類と用途

    種類用途使用範囲使用目的PDFダウンロードCADダウンロード取扱説明書
    ダウンロード
    FT-10 NPC-1TK-F-32に使用される
    エアフィードチューブ    		 回転数500min-1MAX チャック開閉 FT_10 FT10 FT-10_19FT10-01
    FT-20 ロータリージョイントが
    メタル仕様で低速回転用    		 回転数1200min-1MAX チャック開閉 FT_20 FT20 FT-20_19FT20-01
    FTB-20 ロータリージョイントが
    ベアリング仕様で高速回転用    		 回転数6000min-1MAX チャック開閉 FTB_20 FTB20 FTB-20_19FTB20-01
    FT-30 ロータリージョイントが
    メタル仕様で低速回転用    		 回転数1200min-1MAX チャック開閉 FT_30 FT30 FT-30_19FT30-01
    FT-30K ロータリージョイントが
    メタル仕様で
    低速回転用ジャーナルタイプ    		 回転数1200min-1MAX チャック開閉と
    ジャーナル仕様    		 FT_30K FT30K FT-30K_19FT30K-02
    FTB-30 ロータリージョイントが
    ベアリング仕様で
    高速回転用    		 回転数6000min-1MAX チャック開閉 FTB_30 FTB_30 FTB-30_19FTB30-01
    FTB-30K ロータリージョイントが
    ベアリング仕様で
    高速回転用ジャーナルタイプ    		 回転数3000min-1MAX チャック開閉と
    ジャーナル仕様    		 FTB_30K FTB_30K FTB-30K_19FTB30K-01

    ※ジャーナルタイプ（仕様）とはミスト及びクーラント等に使用されるエアフィードチューブです。
    ※ベアリングタイプはドライエアでご使用願います。



    option




















AIR CHUCK



สายด่วน 098-4288648 คุณภูรินทร์
E-mail: sales@mechatronics.co.th



http://www.mechatronics.co.th/


4インチ用標準生爪
パイ型
4インチ用標準生爪
パイ型

標準生爪 4インチ用
4A-H/4B-H/4D-H/4F-H/4G-H

パイ型

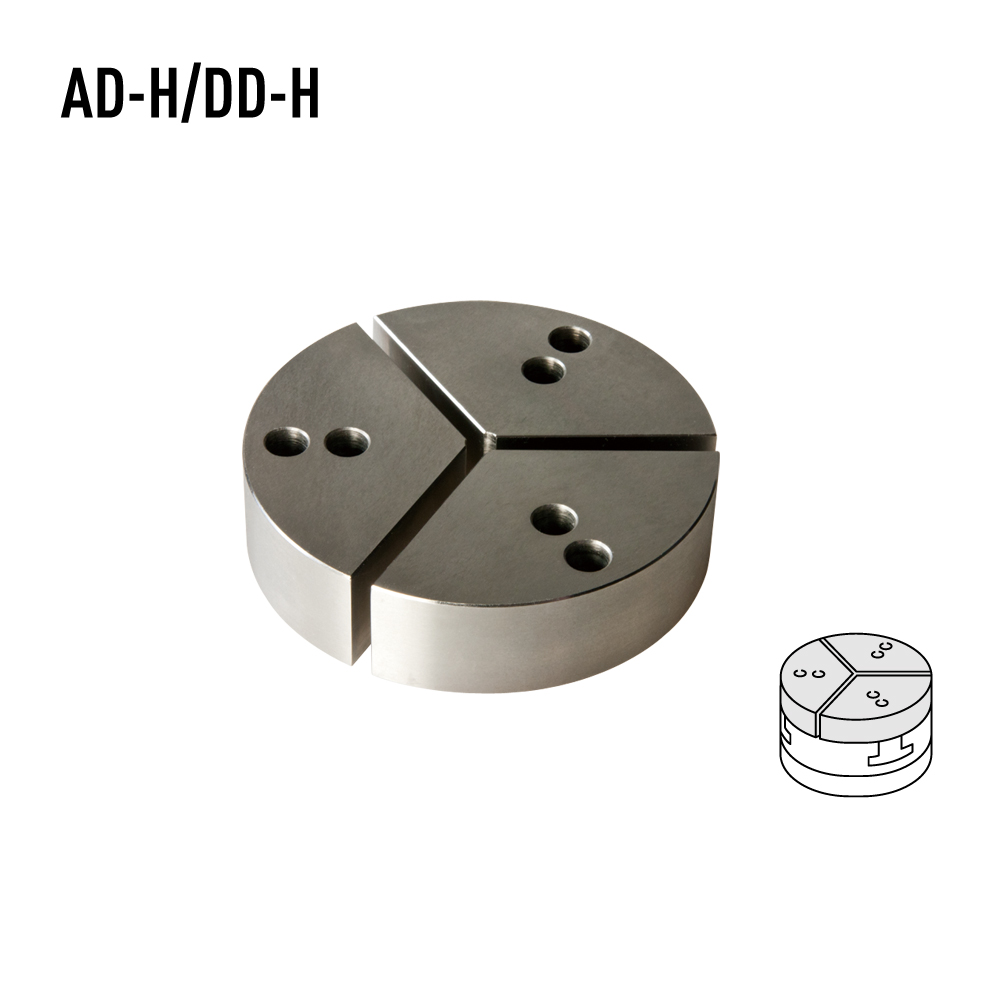

AD-H/DD-H

  • 4インチ用標準生爪パイ型
    タイプ 4A-H 4B-H 4D-H 4F-H 4G-H AD-H DD-H
    爪幅 (W） 20 20 20 20 22 – –
    長さ (L） 49 48 51 51 48.5   –
    半径 (R） 50 50 53 53 54.5 50 53
    高さ (H） 20,25,36,50 25 20,25,36,50
    ノックピン孔径 (K）

    3-φ3.2H7



    		 φ5H7

    3-φ3.2H7
    ノックピン (PK1） 20.7 19.7 22.7 22 34 21.7 24.7
    ノックピン (PK2） 12.7 12.7 12.7 12.7 – 12.7 12.7
    ノックピン (PK3） 12.7 12.7 12.7 12.7 – 12.7 12.7
    ネジピッチ孔径 (S） 5.3キリ，
    φ9ザグリ    		 5.3キリ，
    φ9ザグリ    		 5.3キリ，
    φ9ザグリ    		 5.3キリ，
    φ9ザグリ    		 6.5キリ，
    φ10.5ザグリ
    ネジピッチ (PS1） 6.35 6.35 6.35 6.35 8
    ネジピッチ (PS2） 12.7 12.7 12.7 12.7 8 12.7 12.7
    ネジピッチ (PS3） 6.35 6.35 6.35 6.35 – 6.35 6.35
    先端 (C） 1.0 2.0 2.0 2.0 6.0 MAX2.3 MAX2.3
    先端 (D） 0.7 0.7 0.7 0.6 1.7 – –
    先端 (φd） – – – – – 6 6
    隙間 (T） – – – – – 4 4
    溝巾 (M） – – – – 18H8 –
    溝深さ (N） – – – – 1.8 –
    適用機種  4TT-31
    4FS-31

    4TT-33
    4FS-33
    4FS-33

    		 4TTS-33
    4TTS-33M    		 4TTS-43
    4TTS-43M
    4FSS-43M    		 4RS-310
    4RSS-310
    4TT-310    		 4TT-31
    4TT-33    		 4TTS-33
    4TTS-33M



    4ah_4bh_4dh_4fh_4gh寸法

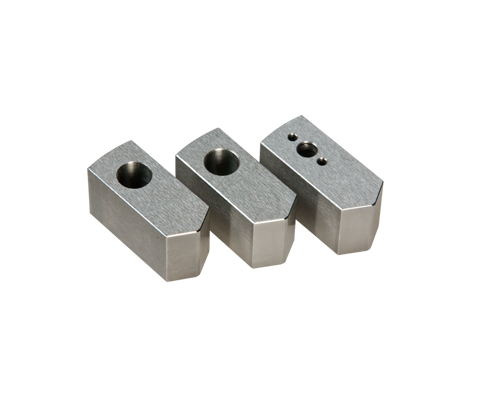

3インチ用標準生爪
3インチ用標準生爪

標準生爪 3インチ用

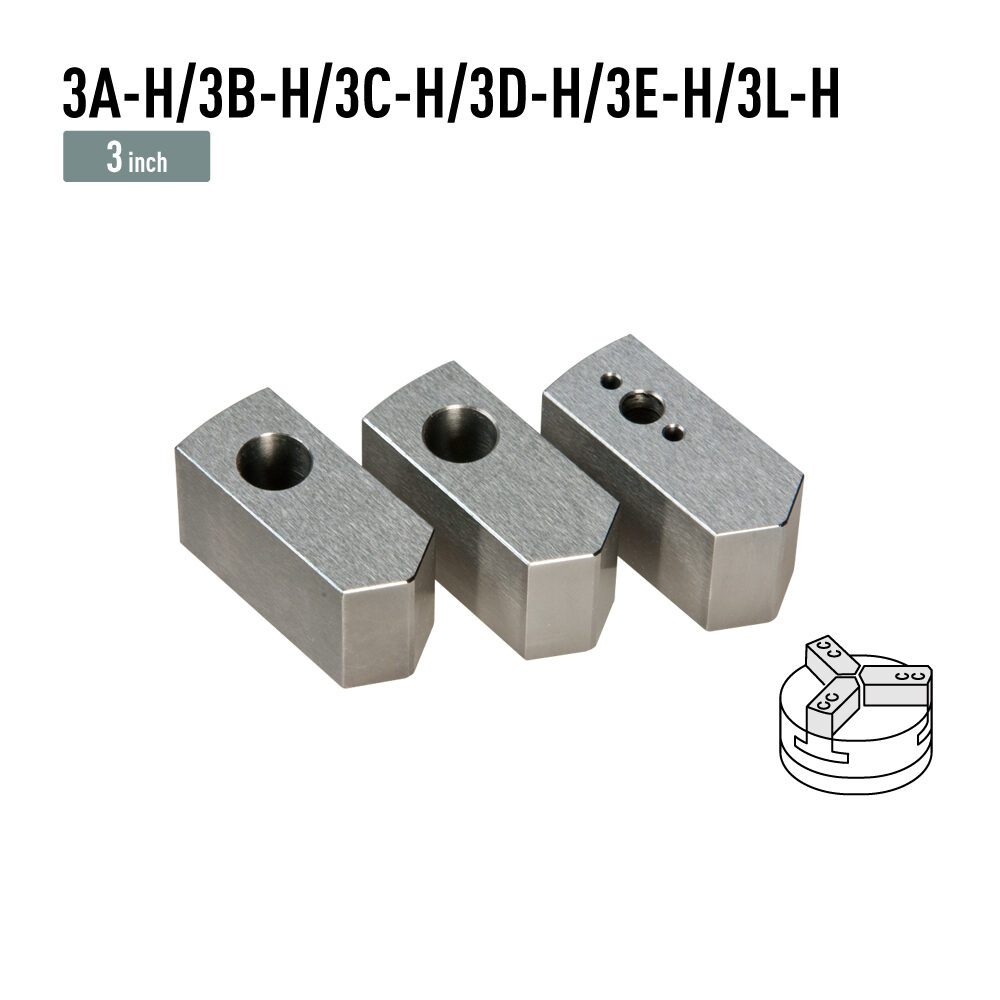

3A-H/3B-H/3C-H/3D-H/3E-H/3L-H

  • 3インチ用標準生爪
    タイプ   3A-H 3B-H 3C-H 3D-H 3E-H 3L-H
    爪幅 (W) 20 20 16 16 16 20
    長さ (L) 38 34 38 34 39.5 38
    半径 (R) 42.5 42.5 42.5 42.5 42.5 40
    高さ (H) 20 20 20 20 20 20
    ノックピン孔径 (K) 2-φ2.5H7 2-φ2.5H7 2-φ2.5H7 2-φ2.5H7 2-φ2.5H7 2-φ2.5H7
    ノックピン (PK1) 20.5 16.5 20.5 16.5 22 21
    ノックピン (PK2) 12 12 12 12 12 12
    ノックピン (PK3) – – – – – –
    ネジピッチ孔径 (S) 5.5キリ，
    φ9.5ザグリ    		 5.5キリ，
    φ9.5ザグリ    		 5.5キリ，
    φ9.5ザグリ    		 5.5キリ，
    φ9.5ザグリ    		 5.5キリ，
    φ9.5ザグリ    		 6.5キリ，
    φ10.5ザグリ
    ネジピッチ (PS1) 6 6 6 6 6 6
    ネジピッチ (PS2) 6 6 6 6 6 6
    ネジピッチ (PS3) – – – – – –
    先端 (C) 4.5 8.5 4.5 8.5 3 2
    先端 (D) – – 1 1 1 1
    先端 (φd) – – – – – –
    隙間 (T) – – – – – –
    溝巾 (M) – – – – – –
    溝深さ (N) – – – – – –
    適用機種 3RS-28 3RSS-28 3RS-38
    3RS-F38
    3RT-38
    3RT-F38    		 3RSS-38 3RJ-35 3TT-F325
    3TXS-F325

    3ah_3bh_3ch_3dh_3eh_3hh寸法

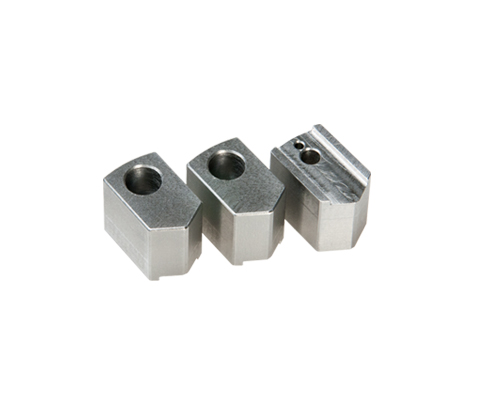

2インチ用標準生爪
2インチ用標準生爪

標準生爪 2インチ用

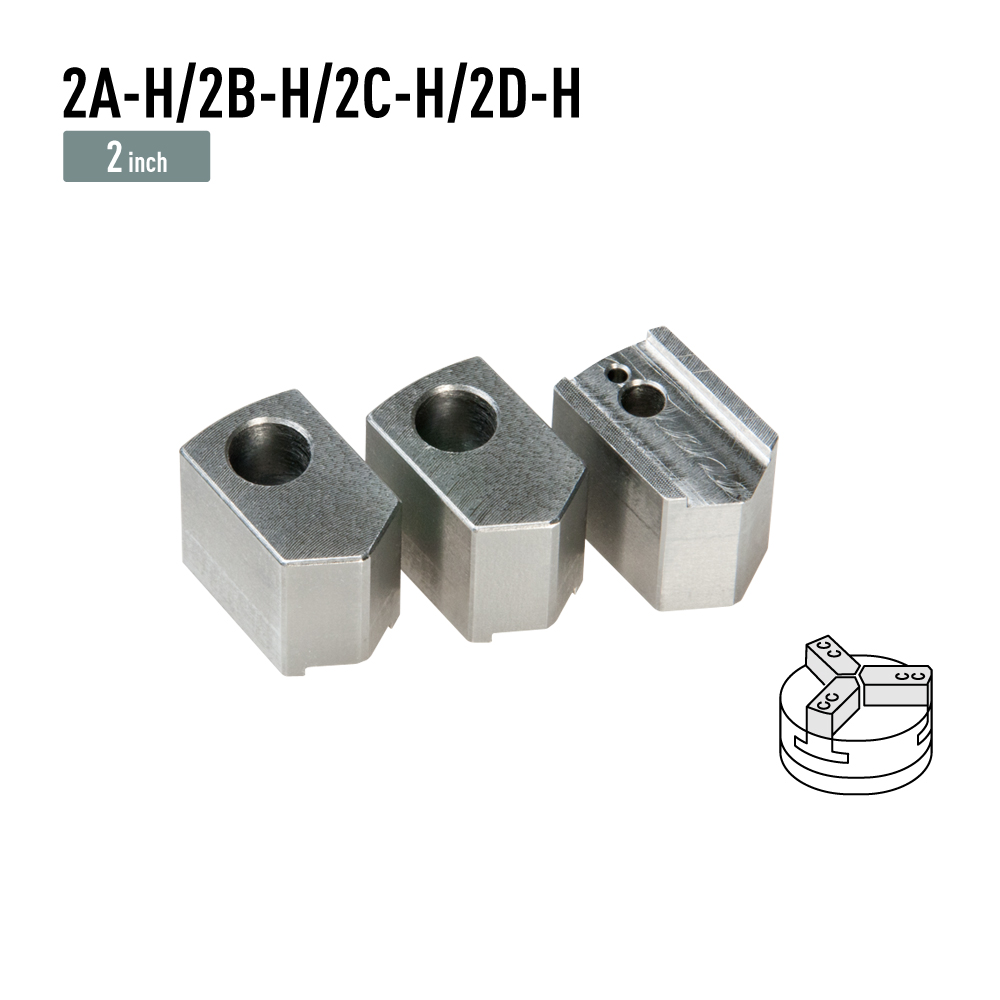

2A-H/2B-H/2C-H/2D-H

  • 2インチ用標準生爪
    タイプ   2A-H 2B-H 2C-H 2D-H
    爪幅 (W) 14 14 14 14
    長さ (L) 24 22.5 24 22.5
    半径 (R) 25.5 25.5 25.5 25.5
    高さ (H) 17 17 17 17
    ノックピン孔径 (K) φ2H7×1 φ2H7×1 φ2H7×1 φ2H7×1
    ノックピン (PK1) 21.5 20 21.5 20
    ノックピン (PK2) – – – –
    ノックピン (PK3) – – – –
    ネジピッチ孔径 (S) 4.3キリ，φ8ザグリ 4.3キリ，φ8ザグリ 4.3キリ，φ8ザグリ 4.3キリ，φ8ザグリ
    ネジピッチ (PS1) 4 4 4 4
    ネジピッチ (PS2) – – – –
    ネジピッチ (PS3) – – – –
    先端 (C) 1.5 3 1.5 3
    先端 (D) – – 1 1
    先端 (φd) – – – –
    隙間 (T) – – – –
    溝巾 (M) 10H8 10H8 10H8 10H8
    溝深さ (N) 1.4 1.4 1.4 1.4
    適用機種 2RS-F22 2RS-25
    2RS-F25
    2SS-25
    2RJ-25    		 2RT-32
    2RT-F32
    2RS-32
    2RS-F32
    2RSS-32    		 2RT-35
    2RT-F35
    2RS-35
    2RS-F35
    2RSS-35
    2RSS-F35
    2RR-35
    2AS-35S
    2RJ-35
    2TK-35
    2TK-F35

    ※1TK-F32/2SS-210の生爪はオーダー品となります。



    2ah_2bh_2ch_2dh寸法











Other Product In Group "NAKA SEIKI (7)"

NAKA SEIKI AIR CHUCK
PNEUMATIC CHUCK
AIR CHUCK

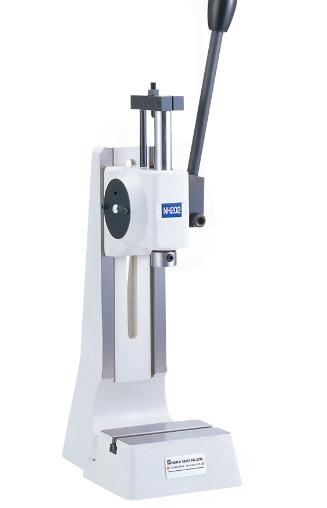

HAND PRESS MANUAL PRESS
NAKA DYNAMARK
Load Star
High precision spindle
View All
