Product Information :
Name :
AIR CHUCK Category :
- เครื่องจักร, อุปกรณ์เกี่ยวกับเครื่องจักร, เครื่องมือกล
Sub - Category :
- NAKA SEIKI
Brand :
NAKASEIKI Model :
NPC-2RS-F22N/25N/F25N NPC-2RS-32/F32 NPC-2RS-35/F35 NPC-2RSS-32/35/F35 NPC-2RJ-25 NPC-2RJ-35 NPC-3RJ-35 NPC-3RS-28 NPC-3RS-38/F3Product Type :
- สินค้า, ผลิตภัณฑ์
Short Description :
NPC-2RS-F22N/25N/F25N
NPC-2RS-32/F32
NPC-2RS-35/F35
NPC-2RSS-32/35/F35
NPC-2RJ-25
NPC-2RJ-35
NPC-3RJ-35
NPC-3RS-28
NPC-3RS-38/F38
NPC-4FS-31
NPC-4FS-33
NPC-4FSS-33
NPC-4FSS-43
NPC-4RS-310
NPC-4RSS-310
NPC-2AS-35S
NPC-3RSS-28
NPC-3RSS-38
NPC-2RR-35
Product Detail :
NPC-2RS-F22N/25N/F25N
NPC-2RS-32/F32
NPC-2RS-35/F35
NPC-2RSS-32/35/F35
NPC-2RJ-25
NPC-2RJ-35
NPC-3RJ-35
NPC-3RS-28
NPC-3RS-38/F38
ロボット対応据置型
NPC-3RS-38/F38
- icon_wedge
- icon_3inch
- icon_fe_al
- icon_3fingers
- icon_8stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：側面2ヶ所
ストロークが長いので、
径の違うワークに
汎用性があります。
- 軽量のアルミと、高精度の鉄。
ロングストロークφ8mm。
-
品番区分 NPC-3RS- NPC-3RS- 形式 38 F38 繰返し精度 mm 0.01 0.005 爪数 3 3 爪ストローク φmm 8 8 取付穴ピッチ P.C.D70 P.C.D70 表取付ボルト M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ50H7×2 φ50H7×2 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 1310 2410 許容回転数 min−1 – – 外径把握力（計算値） N 226(0.1MPa時） 226(0.1MPa時） PDFダウンロード 3RS_38 3RS_F38 CADダウンロード 3RS_38 3RS_F38
＞エアチャック『NPC-3RS-38/F38』iPROS特設サイト
＞エアチャック『NPC-3RS-38/F38』イプロスものづくり 仲精機サイトへ
ロボット対応据置型
NPC-3RS-28
- icon_wedge
- icon_3inch
- icon_al
- icon_2fingers
- icon_8stroke
ウェッジ方式 3inch / 2fingers
エアポート位置：側面2ヶ所
ストロークが長いので、
径の違うワークに
汎用性があります。
- 角物ワークに適した2つ爪。
ロングストロークφ8mm。
-
品番区分 NPC-3RS- 形式 28 繰返し精度 mm 0.01 爪数 2 爪ストローク φmm 8 取付穴ピッチ P.C.D70 表取付ボルト M5×4ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ50+0.05/0×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Al 本体重量 g 1280 許容回転数 min−1 – 外径把握力（計算値） N 226(0.1MPa時） PDFダウンロード 3RS_28 CADダウンロード 3RS_28
＞エアチャック『NPC-3RS-28』iPROS特設サイト
＞エアチャック『NPC-3RS-28』イプロスものづくり 仲精機サイトへ
ロボット対応据置型
NPC-3RJ-35
- icon_3inch
- icon_al
- icon_3fingers
- icon_5stroke
クロスバー方式 3inch / 3fingers
エアポート位置：側面2ヶ所
長物ワークの搬送、組立等に
威力を発揮します。
ロボットハンドにも適しています。
- 長爪を安定して使えるクロスバー。
把握力も大きい3インチ。
| 品番区分 | NPC-3RJ- | |
|---|---|---|
| 形式 | 35 | |
| 繰返し精度 | mm | 0.03 |
| 爪数 | 3 | |
| 爪ストローク | φmm | 5 |
| 取付穴ピッチ | P.C.D70 | |
| 表取付ボルト | M5×3ヶ所 | |
| 本体取付部嵌込寸法（内径×深さ凸.凹） | mm | φ50+0.05/0×2 |
| 使用流体 | 圧縮空気 | |
| 作動空気圧 | Mpa | 0.15〜0.6 |
| 本体材質 | Al | |
| 本体重量 | g | 1500 |
| 許容回転数 | min−1 | – |
| 外径把握力（計算値） | N | 404(0.1MPa時） |
| PDFダウンロード | 3RJ_35 | |
| CADダウンロード | 3RJ_35 |
ロボット対応据置型
NPC-2RJ-35
- icon_2inch
- icon_al
- icon_3fingers
- icon_5stroke
クロスバー方式 2inch / 3fingers
エアポート位置：側面2ヶ所
長物ワークの搬送、
組立等に最適です。
軽量コンパクトなので
取付けも容易です。
- 長爪を安定して使えるクロスバー。
丸物ワークに適した3つ爪。
-
品番区分 NPC-2RJ- 形式 35 繰返し精度 mm 0.03 爪数 3 爪ストローク φmm 5 取付穴ピッチ P.C.D42 表取付ボルト M4×3ヶ所 裏取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30+0.05/0×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Al 本体重量 g 270 許容回転数 min−1 – 外径把握力（計算値） N 105(0.1MPa時） PDFダウンロード 2RJ_35 CADダウンロード 2RJ_35
＞エアチャック『NPC-2RJ-35』iPROS特設サイト
＞エアチャック『NPC-2RJ-35』イプロスものづくり 仲精機サイトへ
ロボット対応据置型
NPC-2RJ-25
- icon_2inch
- icon_al
- icon_2fingers
- icon_5stroke
クロスバー方式 2inch / 2fingers
エアポート位置：側面2ヶ所
長物ワークの搬送、
組立等に最適です。
軽量コンパクトなので
取付けも容易です。
- 長爪を安定して使えるクロスバー。
角物ワークに適した2つ爪。
-
品番区分 NPC-2RJ- 形式 25 繰返し精度 mm 0.03 爪数 2 爪ストローク φmm 5 取付穴ピッチ P.C.D42 表取付ボルト M4×4ヶ所 裏取付ボルト M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30+0.05/0×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Al 本体重量 g 260 許容回転数 min−1 – 外径把握力（計算値） N 125(0.1MPa時） PDFダウンロード 2RJ_25 CADダウンロード 2RJ_25
＞エアチャック『NPC-2RJ-25』iPROS特設サイト
＞エアチャック『NPC-2RJ-25』イプロスものづくり 仲精機サイトへ
ロボット対応据置型
NPC-2RSS-32/35/F35
- icon_wedge
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_2stroke
ウェッジ方式 2inch / 3fingers
エアポート位置：側面2ヶ所
貫通穴にセンサーを挿入し、
検査治具等に使用できます。
着座確認、クーラント、
切粉除去も可能。
- 本体にφ3.4mm貫通穴付き。
材質、爪ストロークを選べます。 - 爪ストローク（2φmm/5φmm)。
-
品番区分 NPC-2RSS- NPC-2RSS- NPC-2RSS- 形式 32 35 F35 繰返し精度 mm 0.01 0.01 0.002 爪数 3 3 3 爪ストローク φmm 2 5 5 取付穴ピッチ P.C.D42 P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×3ヶ所 M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30+0.05/0×2.5 φ30+0.05/0×2.5 φ30H7×2.5 使用流体 圧縮空気 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 0.15〜0.6 本体材質 Al Al Fe 本体重量 g 320 290 530 許容回転数 min−1 – – – 外径把握力（計算値） N 129(0.1MPa時） 129(0.1MPa時） 129(0.1MPa時） PDFダウンロード 2RSS_32 2RSS_35 2RSS_F35 CADダウンロード 2RSS_32 2RSS_35 2RSS_F35
＞エアチャック『NPC-2RSS-32/35/F35』iPROS特設サイト
＞エアチャック『NPC-2RSS-32/35/F35』イプロスものづくり 仲精機サイトへ
ロボット対応据置型
NPC-2RS-35/F35
- icon_wedge
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_5stroke
ウェッジ方式 2inch / 3fingers
エアポート位置：側面2ヶ所
簿肉小径の丸物ワークに最適。
アルミ製は軽量なのでロボット
ハンドに適しています。
- 爪ストロークφ5mm。
鉄製は繰返し精度2μ。アルミ製は繰返し精度10μ。
-
品番区分 NPC-2RS- NPC-2RS- 形式 35 F35 繰返し精度 mm 0.01 0.002 爪数 3 3 爪ストローク φmm 5 5 取付穴ピッチ P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30+0.05/0×2 φ30H7×2 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 260 480 許容回転数 min−1 – – 外径把握力（計算値） N 123(0.1MPa時） 123(0.1MPa時） PDFダウンロード 2RS_35 2RS_F35 CADダウンロード 2RS_35 2RS_F35
＞エアチャック『NPC-2RS-35/F35』iPROS特設サイト
＞エアチャック『NPC-2RS-35/F35』イプロスものづくり 仲精機サイトへ
F32
ロボット対応据置型
NPC-2RS- 32/F32
- icon_wedge
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_2stroke
ウェッジ方式 2inch / 3fingers
エアポート位置：側面2ヶ所
簿肉小径の丸物ワークに最適。
アルミ製は軽量なのでロボット
ハンドに適しています。
- 爪ストロークはφ2mm。
鉄製は繰返し精度2μ。アルミ製は繰返し精度10μ。
-
品番区分 NPC-2RS- NPC-2RS- 形式 32 F32 繰返し精度 mm 0.01 0.002 爪数 3 3 爪ストローク φmm 2 2 取付穴ピッチ P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30+0.05/0×1.5 φ30H7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 240 430 許容回転数 min−1 – – 外径把握力（計算値） N 123(0.1MPa時） 123(0.1MPa時） PDFダウンロード 2RS_32 2RS_F32 CADダウンロード 2RS_32 2RS_F32
＞エアチャック『NPC-2RS-32/F32』iPROS特設サイト
＞エアチャック『NPC-2RS-32/F32』イプロスものづくり 仲精機サイトへ
ロボット対応据置型
NPC-2RS-F22N/25N/F25N
- icon_wedge
- icon_2inch
- icon_fe_al
- icon_2fingers
- icon_2stroke
ウェッジ方式 2inch / 2fingers
エアポート位置：側面2ヶ所
角物ワークに最適。
搬送用、組立用等に
使用できます。
- 爪ストロークはφ2mmとφ5mm。
鉄製は繰返し精度2μ。アルミ製は繰返し精度10μ。 - 爪ストローク（2φmm/5φmm)。
-
品番区分 NPC-2RS- NPC-2RS- NPC-2RS- 形式 F22N 25N F25N 繰返し精度 mm 0.002 0.01 0.002 爪数 2 2 2 爪ストローク φmm 2 5 5 取付穴ピッチ P.C.D42 P.C.D42 P.C.D42 表取付ボルト M4×4ヶ所 M4×4ヶ所 M4×4ヶ所 裏取付ボルト M5×4ヶ所 M5×4ヶ所 M5×4ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30H7×2 φ30+0.05/0×2 φ30H7×2 使用流体 圧縮空気 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 0.15〜0.6 本体材質 Fe Al Fe 本体重量 g 500 250 480 許容回転数 min−1 – – – 外径把握力（計算値） N 123(0.1MPa時） 123(0.1MPa時） 123(0.1MPa時） PDFダウンロード 2RS_F22N 2RS_25N 2RS_F25N CADダウンロード 2RS_F22N 2RS_25N 2RS_F25N
＞エアチャック『NPC-2RS-F22N/25N/F25N』iPROS特設サイト
＞エアチャック『NPC-2RS-F22N/25N/F25N』イプロスものづくり 仲精機サイトへ
NPC-4FS-31
NPC-4FS-33
NPC-4FSS-33
NPC-4FSS-43
NPC-4RS-310
NPC-4RSS-310
センサー取付型 NPC-2AS-35S
中空据置型 NPC-3RSS-28
中空据置型 NPC-3RSS-38
半回転型 NPC-2RR-35
AIR CHUCK 半回転型 NPC-2RR-35
- icon_wedge
- icon_2inch
- icon_al
- icon_3fingers
- icon_5stroke
ウェッジ方式 2inch / 3fingers
エアポート位置：裏面2ヶ所
ロボット、マシニングセンタでの
使用に最適。
工程を減らすことができます。
- エアポートが裏面にあるので、
ワークを180度まで回転できる。
| 品番区分 | NPC-2RR- | |
|---|---|---|
| 形式 | 35 | |
| 繰返し精度 | mm | 0.01 |
| 爪数 | 3 | |
| 爪ストローク | φmm | 5 |
| 取付穴ピッチ | P.C.D42 | |
| 表取付ボルト | M4×3ヶ所 | |
| 裏取付ボルト | M5×3ヶ所 | |
| 本体取付部嵌込寸法（内径×深さ凸.凹） | mm | φ30 0/-0.05×1.5 |
| 使用流体 | 圧縮空気 | |
| 作動空気圧 | Mpa | 0.15〜0.6 |
| 本体材質 | Al | |
| 本体重量 | g | 290 |
| 許容回転数 | min−1 | – |
| 外径把握力（計算値） | N | 123(0.1MPa時） |
| PDFダウンロード | 2RR_35 | |
| CADダウンロード | 2RR_35 |
中空据置型
NPC-3RSS-38
- icon_wedge
- icon_3inch
- icon_al
- icon_3fingers
- icon_8stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：側面2ヶ所
貫通穴を利用して、着座確認
クーラント、切粉除去が可能です。
- ロングストロークφ8mm。
本体にφ8mm貫通穴つき。
-
品番区分 NPC-3RSS- 形式 38 繰返し精度 mm 0.01 爪数 3 爪ストローク φmm 8 取付穴ピッチ P.C.D70 表取付ボルト M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ50+0.05/0×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Al 本体重量 g 1290 許容回転数 min−1 – 外径把握力（計算値） N 226(0.1MPa時） PDFダウンロード 3RSS_38 CADダウンロード 3RSS_38
＞エアチャック『NPC-3RSS-38』iPROS特設サイト
＞エアチャック『NPC-3RSS-38』イプロスものづくり 仲精機サイトへ
中空据置型
NPC-3RSS-28
- icon_wedge
- icon_3inch
- icon_al
- icon_2fingers
- icon_8stroke
ウェッジ方式 3inch / 2fingers
エアポート位置：側面2ヶ所
貫通穴を利用して、着座確認
クーラント、切粉除去が可能です。
- ロングストロークφ8mm。
本体にφ8mm貫通穴つき。
-
品番区分 NPC-3RSS- 形式 28 繰返し精度 mm 0.01 爪数 2 爪ストローク φmm 8 取付穴ピッチ P.C.D70 表取付ボルト M5×4ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ50+0.05/0×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Al 本体重量 g 1250 許容回転数 min−1 – 外径把握力（計算値） N 226(0.1MPa時） PDFダウンロード 3RSS_28 CADダウンロード 3RSS_28
＞エアチャック『NPC-3RSS-28』iPROS特設サイト
＞エアチャック『NPC-3RSS-28』イプロスものづくり 仲精機サイトへ
据置型センサー取付型
NPC-2AS-35S
- icon_wedge
- icon_2inch
- icon_al
- icon_3fingers
- icon_5stroke
ウェッジ方式 2inch / 3fingers
エアポート位置：側面2ヶ所
オートスイッチを取り付けることで
安全に、より正確にチャッキングが
行え、自動化装置に最適です。
- 各種センサー、オートスイッチ等の
取り付けが可能。
-
品番区分 NPC-2AS- 形式 35S 繰返し精度 mm 0.01 爪数 3 爪ストローク φmm 5 取付穴ピッチ P.C.D42 表取付ボルト M4×3ヶ所 裏取付ボルト M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30+0.05/0×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Al 本体重量 g 290 許容回転数 min−1 – 外径把握力（計算値） N 99(0.1MPa時） PDFダウンロード 2AS_35S CADダウンロード 2AS_35S
＞エアチャック『NPC-2AS-35S』iPROS特設サイト
＞エアチャック『NPC-2AS-35S』イプロスものづくり 仲精機サイトへ
据置型
NPC-4RSS-310
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_10stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：側面2ヶ所
貫通穴を利用して、
着座確認、クーラント、
切粉除去が可能です。
- ロングストロークφ10mm。
本体にφ10mm貫通穴付き。
-
品番区分 NPC-4RSS- 形式 310 繰返し精度 mm 0.005 爪数 3 爪ストローク φmm 10 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ75H7×2.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 5140 許容回転数 min−1 – 外径把握力（計算値） N 417(0.1MPa時） PDFダウンロード 4RSS_310 CADダウンロード 4RSS310
＞エアチャック『NPC-4RSS-310』iPROS特設サイト
＞エアチャック『NPC-4RSS-310』イプロスものづくり 仲精機サイトへ
据置型
NPC-4RS-310
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_10stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：側面2ヶ所
ストロークが長いので、
径の違うワークに汎用性が
あります。
- 汎用性の高い、
ロングストロークφ10mm。
-
品番区分 NPC-4RS- 形式 310 繰返し精度 mm 0.005 爪数 3 爪ストローク φmm 10 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ75H7×2.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 4990 許容回転数 min−1 – 外径把握力（計算値） N 417(0.1MPa時） PDFダウンロード 4RS_310 CADダウンロード 4RS_310
＞エアチャック『NPC-4RS-310』iPROS特設サイト
＞エアチャック『NPC-4RS-310』イプロスものづくり 仲精機サイトへ
据置型
NPC-4FSS-43
- icon_wedge
- icon_4inch
- icon_fe
- icon_4fingers
- icon_3stroke
ウェッジ方式 4inch / 4fingers
エアポート位置：側面2ヶ所
貫通穴にセンサーを挿入し、検査
治具等に使用できます。着座確認、
クーラント、切粉除去も可能。
- 異形ワークにも適した4つ爪。
-
品番区分 NPC-4FSS- 形式 43 繰返し精度 mm 0.005 爪数 4 爪ストローク φmm 3 取付穴ピッチ P.C.D89 表取付ボルト M5×8ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ60H7×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 3220 許容回転数 min−1 – 外径把握力（計算値） N 1161(0.1MPa時） PDFダウンロード 4FSS_43 CADダウンロード 4FSS_43
＞エアチャック『NPC-4FSS-43』iPROS特設サイト
＞エアチャック『NPC-4FSS-43』イプロスものづくり 仲精機サイトへ
据置型
NPC-4FSS-33
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：側面2ヶ所
貫通穴にセンサーを挿入し、
検査治具等に使用できます。
着座確認、クーラント、
切粉除去も可能。
- 繰返し精度2μの精密チャック。
本体にφ6mm貫通穴付き。
-
品番区分 NPC-4FSS- 形式 33 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 3 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ60H7×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 3030 許容回転数 min−1 – 外径把握力（計算値） N 697(0.1MPa時） PDFダウンロード 4FSS_33 CADダウンロード 4FSS_33
＞エアチャック『NPC-4FSS-33』iPROS特設サイト
＞エアチャック『NPC-4FSS-33』イプロスものづくり 仲精機サイトへ据置型
NPC-4FS-33- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：側面2ヶ所
加工用、搬送用の他、
精度を要する測定用に適しています。- 繰返し精度2μの精密仕上げ。
爪ストロークφ3mm。
-
品番区分 NPC-4FS- 形式 33 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 3 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ75H7×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 2880 許容回転数 min−1 – 外径把握力（計算値） N 1267(0.1MPa時） PDFダウンロード 4FS_33 CADダウンロード 4FS_33
＞エアチャック『NPC-4FS-33』iPROS特設サイト
＞エアチャック『NPC-4FS-33』イプロスものづくり 仲精機サイトへ据置型
NPC-4FS-31- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_1stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：側面2ヶ所
加工用、搬送用の他、
精度を要する測定用に適しています。- 繰返し精度2μの精密仕上げ。
爪ストロークφ1mm。
-
品番区分 NPC-4FS- 形式 31 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 1 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ75H7×3 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 1860 許容回転数 min−1 – 外径把握力（計算値） N 1192(0.1MPa時） PDFダウンロード 4FS_31 CADダウンロード 4FS_31
＞エアチャック『NPC-4FS-31』iPROS特設サイト
＞エアチャック『NPC-4FS-31』イプロスものづくり 仲精機サイトへ

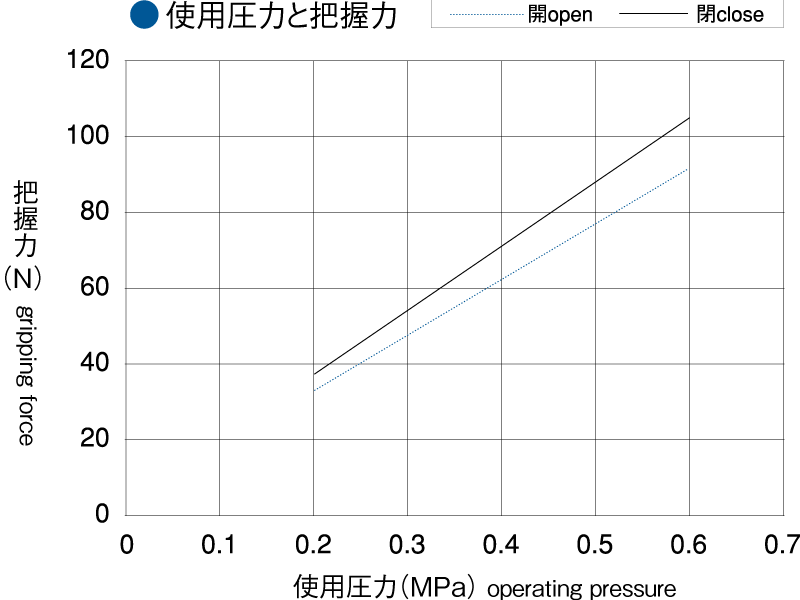

NPC-1TK-F32 特注品
NPC-2RT-32/F32/35/F35
NPC-2TK-35/F35
NPC-3RT-38/F38
NPC-3TT-F325
NPC-4TT-31
NPC-4TT-33
クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-33/33M
クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-43/43M
ロングストローク回転型 NPC-4TT-310
ロングストローク回転型
NPC-4TT-310
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_10stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
ストロークが長いので、径の違うワークに
汎用性があります。
- ロングストロークφ10mm。繰返し精度5μの高精度。
-
品番区分 NPC-4TT- 形式 310 繰返し精度 mm 0.005 爪数 3 爪ストローク φmm 10 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 4950 許容回転数 min−1 1200(注1） 外径把握力（計算値） N 417(0.1MPa時） エアフィードチューブ FT-20・FTB-20K PDFダウンロード 4TT_310 CADダウンロード 4TT_310 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-310』iPROS特設サイト
＞エアチャック『NPC-4TT-310』イプロスものづくり 仲精機サイトへ
クーラントタイプ回転型/
オイルミストタイプ回転型
NPC-4TTS-43/43M
- icon_wedge
- icon_4inch
- icon_fe
- icon_4fingers
- icon_3stroke
ウェッジ方式 4inch / 4fingers
エアポート位置：裏面中央
センター穴を利用して、クーラント、
着座確認、切粉除去が可能です。
爪スライド部にオイルミストを供給する
タイプは、防塵効果大。
- 本体にφ6mmセンター穴付き。
2つのタイプから選べます。
※品番末のMはオイルミストタイプとなります。
-
品番区分 NPC-4TTS- NPC-4TTS- 形式 43 43M 繰返し精度 mm 0.005 0.005 爪数 4 4 爪ストローク φmm 3 3 取付穴ピッチ P.C.D89 P.C.D89 表取付ボルト M5×8ヶ所 M5×8ヶ所 本体取付部嵌込寸法
（内径×深さ凸.凹）mm φ82.5h7×1.5 φ82.5h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Fe Fe 本体重量 g 2540 2540 許容回転数 min−1 2000(注1） 2000(注1） 外径把握力（計算値） N 1161(0.1MPa時） 1161(0.1MPa時） エアフィードチューブ FT-30・FT-30K・FTB-30・FTB-30K FT-30・FT-30K・FTB-30・FTB-30K PDFダウンロード 4TTS_43 4TTS_43M CADダウンロード 4TTS_43 4TTS_43M (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TTS-43M』iPROS特設サイト
＞エアチャック『NPC-4TTS-43M』イプロスものづくり 仲精機サイトへ
クーラントタイプ回転型/
オイルミストタイプ回転型
NPC-4TTS-33/33M
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
センター穴を利用して、クーラント、
着座確認、切粉除去が可能です。
爪スライド部にオイルミストを
供給するタイプは、防塵効果大。
- 本体にφ6mmセンター穴付き。
2つのタイプから選べます。
※品番末のMはオイルミストタイプとなります。
-
品番区分 NPC-4TTS- NPC-4TTS- 形式 33 33M 繰返し精度 mm 0.002 0.002 爪数 3 3 爪ストローク φmm 3 3 取付穴ピッチ P.C.D89 P.C.D89 表取付ボルト M5×6ヶ所 M5×6ヶ所 本体取付部嵌込寸法
（内径×深さ凸.凹）mm φ82.5h7×1.5 φ82.5h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Fe Fe 本体重量 g 2580 2580 許容回転数 min−1 3000(注1） 3000(注1） 外径把握力（計算値） N 1161(0.1MPa時） 1161(0.1MPa時） エアフィードチューブ FT-30・FT-30K・FTB-30・FTB-30K FT-30・FT-30K・FTB-30・FTB-30K PDFダウンロード 4TTS_33 4TTS_33M CADダウンロード 4TTS_33 4TTS_33M (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TTS-33』iPROS特設サイト
＞エアチャック『NPC-4TTS-33』イプロスものづくり 仲精機サイトへ
回転型
NPC-4TT-33
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
NC旋盤に装着し、旋削加工、巻取り等に
使用できます。
- 繰返し精度2μの高精度。高速回転で使用可能。
-
品番区分 NPC-4TT- 形式 33 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 3 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 2260 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 1267(0.1MPa時） エアフィードチューブ FT-20・FTB-20 PDFダウンロード 4TT_33 CADダウンロード 4TT_33 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-33』iPROS特設サイト
＞エアチャック『NPC-4TT-33』イプロスものづくり 仲精機サイトへ
関連情報
回転型
NPC-4TT-31
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_1stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
簿肉小径の丸物ワークを旋盤で中ぐり
加工するのに最適です。
- 本体の厚みが薄く、芯間を広く使えます。
-
品番区分 NPC-4TT- 形式 31 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 1 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 1550 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 1192(0.1MPa時） エアフィードチューブ ET-20・FTB-20 PDFダウンロード 4TT_31 CADダウンロード 4TT_31 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-31』iPROS特設サイト
＞エアチャック『NPC-4TT-31』イプロスものづくり 仲精機サイトへ
回転型
NPC-3TT-F325
- icon_wedge
- icon_3inch
- icon_fe
- icon_3fingers
- icon_25stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：裏面中央
旋盤に装着し、超精密加工ができます。
研削盤用としても使用できます。
- 外形把握、内径把握ともに強く、高速回転で使用可能。
-
品番区分 NPC-3TT- 形式 F325 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 2.5 取付穴ピッチ P.C.D70 表取付ボルト M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ60h7×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 1650 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 603(0.1MPa時） エアフィードチューブ ET-20・FTB-20 PDFダウンロード 3TT_F325 CADダウンロード 3TT_F325 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
回転型
NPC-3RT-38/F38- icon_wedge
- icon_3inch
- icon_fe_al
- icon_3fingers
- icon_8stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：裏面中央
ストロークが長いので、
径の違うワークに汎用性があります。- 汎用性の高い、
ロングストロークφ8mm。
-
品番区分 NPC-3RT- NPC-3RT- 形式 38 F38 繰返し精度 mm 0.01 0.005 爪数 3 3 爪ストローク φmm 8 8 取付穴ピッチ P.C.D70 P.C.D70 表取付ボルト M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ56h7×3 φ56h7×3 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 1350 2470 許容回転数 min−1 1200(注1） 1200(注1） 外径把握力（計算値） N 226(0.1MPa時） 226(0.1MPa時） エアフィードチューブ ET-20・FTB-20 ET-20・FTB-20 PDFダウンロード 3RT_38 3RT_F38 CADダウンロード 3RT_38 3RT_F38 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-3RT-38/F38』iPROS特設サイト
＞エアチャック『NPC-3RT-38/F38』イプロスものづくり 仲精機サイトへ
回転型
NPC-2TK-35/F35
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_5stroke
クロスバー方式 2inch / 3fingers
エアポート位置：裏面中央
長物ワークの旋削加工に最適です。
- 長爪を安定して使えるクロスバー。
耐久性に優れたチャックです。
-
品番区分 NPC-2TK- NPC-2TK- 形式 35 F35 繰返し精度 mm 0.03 0.01 爪数 3 3 爪ストローク φmm 5 5 取付穴ピッチ P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×6ヶ所 M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ300-0.05×1.5 φ30h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 370 630 許容回転数 min−1 1000(注1） 1000(注1） 外径把握力（計算値） N 105(0.1MPa時） 105(0.1MPa時） エアフィードチューブ ET-20・FTB-20 ET-20・FTB-20 PDFダウンロード 2TK_35 2TK_F35 CADダウンロード 2TK_35 2TK_F35 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-2TK-35/F35』iPROS特設サイト
＞エアチャック『NPC-2TK-35/F35』イプロスものづくり 仲精機サイトへ
回転型
NPC-2RT-32/F32/35/F35
- icon_wedge
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_2stroke
ウェッジ方式 2inch / 3fingers
エアポート位置：裏面中央
旋削加工、振れ検査、
また割り出し装置への
取付け等、多用途に使えます。
- 材質、爪ストロークを選べます。
鉄製は繰返し精度2μ。 - 爪ストローク（2φmm/5φmm)。
-
品番区分 NPC-2RT- NPC-2RT- NPC-2RT- NPC-2RT- 形式 32 F32 35 F35 繰返し精度 mm 0.01 0.002 0.01 0.002 爪数 3 3 3 3 爪ストローク φmm 2 2 5 5 取付穴ピッチ P.C.D42 P.C.D42 P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×3ヶ所 M5×3ヶ所 M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30 0/-0.05×1.5 φ30h7×1.5 φ30 0/-0.05×1.5 φ30h7×1.5 使用流体 圧縮空気 圧縮空気 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 0.15〜0.6 0.15〜0.6 本体材質 Al Fe Al Fe 本体重量 g 360 710 330 690 許容回転数 min−1 1000(注1） 1000(注1） 1000(注1） 1000(注1） 外径把握力（計算値） N 123(0.1MPa時） 123(0.1MPa時） 123(0.1MPa時） 123(0.1MPa時） エアフィードチューブ FT-20・FTB-20 FT-20・FTB-20 FT-20・FTB-20 FT-20・FTB-20 PDFダウンロード 2RT_32 2RT_F32 2RT_35 2RT_F35 CADダウンロード 2RT_32 2RT_F32 2RT_35 2RT_F35 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-2RT-32/F32/35/F35』iPROS特設サイト
＞エアチャック『NPC-2RT-32/F32/35/F35』イプロスものづくり 仲精機サイトへ
回転型
NPC-1TK-F32
- icon_1inch
- icon_fe
- icon_3fingers
- icon_2stroke
クロスバー方式 1inch / 3fingers
エアポート位置：裏面中央
極めて小型の鉄製。
狭い場所でも、チャッキング
作業が簡単です。
- 軽量コンパクトで、高精度。
長爪を安定して使えるクロスバー。
※お客様のご要望により受注製作のオーダー製品でございます。記載の仕様、数値及び外観等は変更できます。
詳しくは、ご相談ください。
-
品番区分 NPC-1TK- 形式 F32 繰返し精度 mm 0.03 爪数 3 爪ストローク φmm 2 取付穴ピッチ P.C.D19 表取付ボルト M3×6ヶ所 裏取付ボルト M3×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ14h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.2〜0.6 本体材質 Fe 本体重量 g 120 許容回転数 min−1 500(注1） 外径把握力（計算値） N 18(0.1MPa時） エアフィードチューブ FT-10 PDFダウンロード 1TK_F32 CADダウンロード 1TK_F32 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-1TK-F32』iPROS特設サイト
＞エアチャック『NPC-1TK-F32』イプロスものづくり 仲精機サイトへ
NPC-1TK-F32 特注品
NPC-2RT-32/F32/35/F35
NPC-2TK-35/F35
NPC-3RT-38/F38
NPC-3TT-F325
NPC-4TT-31
NPC-4TT-33
クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-33/33M
クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-43/43M
ロングストローク回転型 NPC-4TT-310
ロングストローク回転型
NPC-4TT-310
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_10stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
ストロークが長いので、径の違うワークに
汎用性があります。
- ロングストロークφ10mm。繰返し精度5μの高精度。
-
品番区分 NPC-4TT- 形式 310 繰返し精度 mm 0.005 爪数 3 爪ストローク φmm 10 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 4950 許容回転数 min−1 1200(注1） 外径把握力（計算値） N 417(0.1MPa時） エアフィードチューブ FT-20・FTB-20K PDFダウンロード 4TT_310 CADダウンロード 4TT_310 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-310』iPROS特設サイト
＞エアチャック『NPC-4TT-310』イプロスものづくり 仲精機サイトへ
クーラントタイプ回転型/
オイルミストタイプ回転型
NPC-4TTS-43/43M
- icon_wedge
- icon_4inch
- icon_fe
- icon_4fingers
- icon_3stroke
ウェッジ方式 4inch / 4fingers
エアポート位置：裏面中央
センター穴を利用して、クーラント、
着座確認、切粉除去が可能です。
爪スライド部にオイルミストを供給する
タイプは、防塵効果大。
- 本体にφ6mmセンター穴付き。
2つのタイプから選べます。
※品番末のMはオイルミストタイプとなります。
-
品番区分 NPC-4TTS- NPC-4TTS- 形式 43 43M 繰返し精度 mm 0.005 0.005 爪数 4 4 爪ストローク φmm 3 3 取付穴ピッチ P.C.D89 P.C.D89 表取付ボルト M5×8ヶ所 M5×8ヶ所 本体取付部嵌込寸法
（内径×深さ凸.凹）mm φ82.5h7×1.5 φ82.5h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Fe Fe 本体重量 g 2540 2540 許容回転数 min−1 2000(注1） 2000(注1） 外径把握力（計算値） N 1161(0.1MPa時） 1161(0.1MPa時） エアフィードチューブ FT-30・FT-30K・FTB-30・FTB-30K FT-30・FT-30K・FTB-30・FTB-30K PDFダウンロード 4TTS_43 4TTS_43M CADダウンロード 4TTS_43 4TTS_43M (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TTS-43M』iPROS特設サイト
＞エアチャック『NPC-4TTS-43M』イプロスものづくり 仲精機サイトへ
クーラントタイプ回転型/
オイルミストタイプ回転型
NPC-4TTS-33/33M
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
センター穴を利用して、クーラント、
着座確認、切粉除去が可能です。
爪スライド部にオイルミストを
供給するタイプは、防塵効果大。
- 本体にφ6mmセンター穴付き。
2つのタイプから選べます。
※品番末のMはオイルミストタイプとなります。
-
品番区分 NPC-4TTS- NPC-4TTS- 形式 33 33M 繰返し精度 mm 0.002 0.002 爪数 3 3 爪ストローク φmm 3 3 取付穴ピッチ P.C.D89 P.C.D89 表取付ボルト M5×6ヶ所 M5×6ヶ所 本体取付部嵌込寸法
（内径×深さ凸.凹）mm φ82.5h7×1.5 φ82.5h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Fe Fe 本体重量 g 2580 2580 許容回転数 min−1 3000(注1） 3000(注1） 外径把握力（計算値） N 1161(0.1MPa時） 1161(0.1MPa時） エアフィードチューブ FT-30・FT-30K・FTB-30・FTB-30K FT-30・FT-30K・FTB-30・FTB-30K PDFダウンロード 4TTS_33 4TTS_33M CADダウンロード 4TTS_33 4TTS_33M (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TTS-33』iPROS特設サイト
＞エアチャック『NPC-4TTS-33』イプロスものづくり 仲精機サイトへ
回転型
NPC-4TT-33
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
NC旋盤に装着し、旋削加工、巻取り等に
使用できます。
- 繰返し精度2μの高精度。高速回転で使用可能。
-
品番区分 NPC-4TT- 形式 33 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 3 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 2260 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 1267(0.1MPa時） エアフィードチューブ FT-20・FTB-20 PDFダウンロード 4TT_33 CADダウンロード 4TT_33 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-33』iPROS特設サイト
＞エアチャック『NPC-4TT-33』イプロスものづくり 仲精機サイトへ
関連情報
回転型
NPC-4TT-31
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_1stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
簿肉小径の丸物ワークを旋盤で中ぐり
加工するのに最適です。
- 本体の厚みが薄く、芯間を広く使えます。
-
品番区分 NPC-4TT- 形式 31 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 1 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 1550 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 1192(0.1MPa時） エアフィードチューブ ET-20・FTB-20 PDFダウンロード 4TT_31 CADダウンロード 4TT_31 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-31』iPROS特設サイト
＞エアチャック『NPC-4TT-31』イプロスものづくり 仲精機サイトへ
回転型
NPC-3TT-F325
- icon_wedge
- icon_3inch
- icon_fe
- icon_3fingers
- icon_25stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：裏面中央
旋盤に装着し、超精密加工ができます。
研削盤用としても使用できます。
- 外形把握、内径把握ともに強く、高速回転で使用可能。
-
品番区分 NPC-3TT- 形式 F325 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 2.5 取付穴ピッチ P.C.D70 表取付ボルト M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ60h7×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 1650 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 603(0.1MPa時） エアフィードチューブ ET-20・FTB-20 PDFダウンロード 3TT_F325 CADダウンロード 3TT_F325 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
回転型
NPC-3RT-38/F38- icon_wedge
- icon_3inch
- icon_fe_al
- icon_3fingers
- icon_8stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：裏面中央
ストロークが長いので、
径の違うワークに汎用性があります。- 汎用性の高い、
ロングストロークφ8mm。
-
品番区分 NPC-3RT- NPC-3RT- 形式 38 F38 繰返し精度 mm 0.01 0.005 爪数 3 3 爪ストローク φmm 8 8 取付穴ピッチ P.C.D70 P.C.D70 表取付ボルト M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ56h7×3 φ56h7×3 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 1350 2470 許容回転数 min−1 1200(注1） 1200(注1） 外径把握力（計算値） N 226(0.1MPa時） 226(0.1MPa時） エアフィードチューブ ET-20・FTB-20 ET-20・FTB-20 PDFダウンロード 3RT_38 3RT_F38 CADダウンロード 3RT_38 3RT_F38 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-3RT-38/F38』iPROS特設サイト
＞エアチャック『NPC-3RT-38/F38』イプロスものづくり 仲精機サイトへ
回転型
NPC-2TK-35/F35
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_5stroke
クロスバー方式 2inch / 3fingers
エアポート位置：裏面中央
長物ワークの旋削加工に最適です。
- 長爪を安定して使えるクロスバー。
耐久性に優れたチャックです。
-
品番区分 NPC-2TK- NPC-2TK- 形式 35 F35 繰返し精度 mm 0.03 0.01 爪数 3 3 爪ストローク φmm 5 5 取付穴ピッチ P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×6ヶ所 M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ300-0.05×1.5 φ30h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 370 630 許容回転数 min−1 1000(注1） 1000(注1） 外径把握力（計算値） N 105(0.1MPa時） 105(0.1MPa時） エアフィードチューブ ET-20・FTB-20 ET-20・FTB-20 PDFダウンロード 2TK_35 2TK_F35 CADダウンロード 2TK_35 2TK_F35 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-2TK-35/F35』iPROS特設サイト
＞エアチャック『NPC-2TK-35/F35』イプロスものづくり 仲精機サイトへ
回転型
NPC-2RT-32/F32/35/F35
- icon_wedge
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_2stroke
ウェッジ方式 2inch / 3fingers
エアポート位置：裏面中央
旋削加工、振れ検査、
また割り出し装置への
取付け等、多用途に使えます。
- 材質、爪ストロークを選べます。
鉄製は繰返し精度2μ。 - 爪ストローク（2φmm/5φmm)。
-
品番区分 NPC-2RT- NPC-2RT- NPC-2RT- NPC-2RT- 形式 32 F32 35 F35 繰返し精度 mm 0.01 0.002 0.01 0.002 爪数 3 3 3 3 爪ストローク φmm 2 2 5 5 取付穴ピッチ P.C.D42 P.C.D42 P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×3ヶ所 M5×3ヶ所 M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30 0/-0.05×1.5 φ30h7×1.5 φ30 0/-0.05×1.5 φ30h7×1.5 使用流体 圧縮空気 圧縮空気 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 0.15〜0.6 0.15〜0.6 本体材質 Al Fe Al Fe 本体重量 g 360 710 330 690 許容回転数 min−1 1000(注1） 1000(注1） 1000(注1） 1000(注1） 外径把握力（計算値） N 123(0.1MPa時） 123(0.1MPa時） 123(0.1MPa時） 123(0.1MPa時） エアフィードチューブ FT-20・FTB-20 FT-20・FTB-20 FT-20・FTB-20 FT-20・FTB-20 PDFダウンロード 2RT_32 2RT_F32 2RT_35 2RT_F35 CADダウンロード 2RT_32 2RT_F32 2RT_35 2RT_F35 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-2RT-32/F32/35/F35』iPROS特設サイト
＞エアチャック『NPC-2RT-32/F32/35/F35』イプロスものづくり 仲精機サイトへ
回転型
NPC-1TK-F32
- icon_1inch
- icon_fe
- icon_3fingers
- icon_2stroke
クロスバー方式 1inch / 3fingers
エアポート位置：裏面中央
極めて小型の鉄製。
狭い場所でも、チャッキング
作業が簡単です。
- 軽量コンパクトで、高精度。
長爪を安定して使えるクロスバー。
※お客様のご要望により受注製作のオーダー製品でございます。記載の仕様、数値及び外観等は変更できます。
詳しくは、ご相談ください。
-
品番区分 NPC-1TK- 形式 F32 繰返し精度 mm 0.03 爪数 3 爪ストローク φmm 2 取付穴ピッチ P.C.D19 表取付ボルト M3×6ヶ所 裏取付ボルト M3×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ14h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.2〜0.6 本体材質 Fe 本体重量 g 120 許容回転数 min−1 500(注1） 外径把握力（計算値） N 18(0.1MPa時） エアフィードチューブ FT-10 PDFダウンロード 1TK_F32 CADダウンロード 1TK_F32 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-1TK-F32』iPROS特設サイト
＞エアチャック『NPC-1TK-F32』イプロスものづくり 仲精機サイトへ
NPC-1TK-F32 特注品
NPC-2RT-32/F32/35/F35
NPC-2TK-35/F35
NPC-3RT-38/F38
NPC-3TT-F325
NPC-4TT-31
NPC-4TT-33
クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-33/33M
クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-43/43M
ロングストローク回転型 NPC-4TT-310
ロングストローク回転型
NPC-4TT-310
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_10stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
ストロークが長いので、径の違うワークに
汎用性があります。
- ロングストロークφ10mm。繰返し精度5μの高精度。
-
品番区分 NPC-4TT- 形式 310 繰返し精度 mm 0.005 爪数 3 爪ストローク φmm 10 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 4950 許容回転数 min−1 1200(注1） 外径把握力（計算値） N 417(0.1MPa時） エアフィードチューブ FT-20・FTB-20K PDFダウンロード 4TT_310 CADダウンロード 4TT_310 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-310』iPROS特設サイト
＞エアチャック『NPC-4TT-310』イプロスものづくり 仲精機サイトへ
クーラントタイプ回転型/
オイルミストタイプ回転型
NPC-4TTS-43/43M
- icon_wedge
- icon_4inch
- icon_fe
- icon_4fingers
- icon_3stroke
ウェッジ方式 4inch / 4fingers
エアポート位置：裏面中央
センター穴を利用して、クーラント、
着座確認、切粉除去が可能です。
爪スライド部にオイルミストを供給する
タイプは、防塵効果大。
- 本体にφ6mmセンター穴付き。
2つのタイプから選べます。
※品番末のMはオイルミストタイプとなります。
-
品番区分 NPC-4TTS- NPC-4TTS- 形式 43 43M 繰返し精度 mm 0.005 0.005 爪数 4 4 爪ストローク φmm 3 3 取付穴ピッチ P.C.D89 P.C.D89 表取付ボルト M5×8ヶ所 M5×8ヶ所 本体取付部嵌込寸法
（内径×深さ凸.凹）mm φ82.5h7×1.5 φ82.5h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Fe Fe 本体重量 g 2540 2540 許容回転数 min−1 2000(注1） 2000(注1） 外径把握力（計算値） N 1161(0.1MPa時） 1161(0.1MPa時） エアフィードチューブ FT-30・FT-30K・FTB-30・FTB-30K FT-30・FT-30K・FTB-30・FTB-30K PDFダウンロード 4TTS_43 4TTS_43M CADダウンロード 4TTS_43 4TTS_43M (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TTS-43M』iPROS特設サイト
＞エアチャック『NPC-4TTS-43M』イプロスものづくり 仲精機サイトへ
クーラントタイプ回転型/
オイルミストタイプ回転型
NPC-4TTS-33/33M
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
センター穴を利用して、クーラント、
着座確認、切粉除去が可能です。
爪スライド部にオイルミストを
供給するタイプは、防塵効果大。
- 本体にφ6mmセンター穴付き。
2つのタイプから選べます。
※品番末のMはオイルミストタイプとなります。
-
品番区分 NPC-4TTS- NPC-4TTS- 形式 33 33M 繰返し精度 mm 0.002 0.002 爪数 3 3 爪ストローク φmm 3 3 取付穴ピッチ P.C.D89 P.C.D89 表取付ボルト M5×6ヶ所 M5×6ヶ所 本体取付部嵌込寸法
（内径×深さ凸.凹）mm φ82.5h7×1.5 φ82.5h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Fe Fe 本体重量 g 2580 2580 許容回転数 min−1 3000(注1） 3000(注1） 外径把握力（計算値） N 1161(0.1MPa時） 1161(0.1MPa時） エアフィードチューブ FT-30・FT-30K・FTB-30・FTB-30K FT-30・FT-30K・FTB-30・FTB-30K PDFダウンロード 4TTS_33 4TTS_33M CADダウンロード 4TTS_33 4TTS_33M (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TTS-33』iPROS特設サイト
＞エアチャック『NPC-4TTS-33』イプロスものづくり 仲精機サイトへ
回転型
NPC-4TT-33
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_3stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
NC旋盤に装着し、旋削加工、巻取り等に
使用できます。
- 繰返し精度2μの高精度。高速回転で使用可能。
-
品番区分 NPC-4TT- 形式 33 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 3 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 2260 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 1267(0.1MPa時） エアフィードチューブ FT-20・FTB-20 PDFダウンロード 4TT_33 CADダウンロード 4TT_33 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-33』iPROS特設サイト
＞エアチャック『NPC-4TT-33』イプロスものづくり 仲精機サイトへ
関連情報
回転型
NPC-4TT-31
- icon_wedge
- icon_4inch
- icon_fe
- icon_3fingers
- icon_1stroke
ウェッジ方式 4inch / 3fingers
エアポート位置：裏面中央
簿肉小径の丸物ワークを旋盤で中ぐり
加工するのに最適です。
- 本体の厚みが薄く、芯間を広く使えます。
-
品番区分 NPC-4TT- 形式 31 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 1 取付穴ピッチ P.C.D89 表取付ボルト M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ82.5h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 1550 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 1192(0.1MPa時） エアフィードチューブ ET-20・FTB-20 PDFダウンロード 4TT_31 CADダウンロード 4TT_31 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-4TT-31』iPROS特設サイト
＞エアチャック『NPC-4TT-31』イプロスものづくり 仲精機サイトへ
回転型
NPC-3TT-F325
- icon_wedge
- icon_3inch
- icon_fe
- icon_3fingers
- icon_25stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：裏面中央
旋盤に装着し、超精密加工ができます。
研削盤用としても使用できます。
- 外形把握、内径把握ともに強く、高速回転で使用可能。
-
品番区分 NPC-3TT- 形式 F325 繰返し精度 mm 0.002 爪数 3 爪ストローク φmm 2.5 取付穴ピッチ P.C.D70 表取付ボルト M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ60h7×2 使用流体 圧縮空気 作動空気圧 Mpa 0.15〜0.6 本体材質 Fe 本体重量 g 1650 許容回転数 min−1 3000(注1） 外径把握力（計算値） N 603(0.1MPa時） エアフィードチューブ ET-20・FTB-20 PDFダウンロード 3TT_F325 CADダウンロード 3TT_F325 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
回転型
NPC-3RT-38/F38- icon_wedge
- icon_3inch
- icon_fe_al
- icon_3fingers
- icon_8stroke
ウェッジ方式 3inch / 3fingers
エアポート位置：裏面中央
ストロークが長いので、
径の違うワークに汎用性があります。- 汎用性の高い、
ロングストロークφ8mm。
-
品番区分 NPC-3RT- NPC-3RT- 形式 38 F38 繰返し精度 mm 0.01 0.005 爪数 3 3 爪ストローク φmm 8 8 取付穴ピッチ P.C.D70 P.C.D70 表取付ボルト M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ56h7×3 φ56h7×3 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 1350 2470 許容回転数 min−1 1200(注1） 1200(注1） 外径把握力（計算値） N 226(0.1MPa時） 226(0.1MPa時） エアフィードチューブ ET-20・FTB-20 ET-20・FTB-20 PDFダウンロード 3RT_38 3RT_F38 CADダウンロード 3RT_38 3RT_F38 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-3RT-38/F38』iPROS特設サイト
＞エアチャック『NPC-3RT-38/F38』イプロスものづくり 仲精機サイトへ
回転型
NPC-2TK-35/F35
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_5stroke
クロスバー方式 2inch / 3fingers
エアポート位置：裏面中央
長物ワークの旋削加工に最適です。
- 長爪を安定して使えるクロスバー。
耐久性に優れたチャックです。
-
品番区分 NPC-2TK- NPC-2TK- 形式 35 F35 繰返し精度 mm 0.03 0.01 爪数 3 3 爪ストローク φmm 5 5 取付穴ピッチ P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×6ヶ所 M5×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ300-0.05×1.5 φ30h7×1.5 使用流体 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 本体材質 Al Fe 本体重量 g 370 630 許容回転数 min−1 1000(注1） 1000(注1） 外径把握力（計算値） N 105(0.1MPa時） 105(0.1MPa時） エアフィードチューブ ET-20・FTB-20 ET-20・FTB-20 PDFダウンロード 2TK_35 2TK_F35 CADダウンロード 2TK_35 2TK_F35 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-2TK-35/F35』iPROS特設サイト
＞エアチャック『NPC-2TK-35/F35』イプロスものづくり 仲精機サイトへ
回転型
NPC-2RT-32/F32/35/F35
- icon_wedge
- icon_2inch
- icon_fe_al
- icon_3fingers
- icon_2stroke
ウェッジ方式 2inch / 3fingers
エアポート位置：裏面中央
旋削加工、振れ検査、
また割り出し装置への
取付け等、多用途に使えます。
- 材質、爪ストロークを選べます。
鉄製は繰返し精度2μ。 - 爪ストローク（2φmm/5φmm)。
-
品番区分 NPC-2RT- NPC-2RT- NPC-2RT- NPC-2RT- 形式 32 F32 35 F35 繰返し精度 mm 0.01 0.002 0.01 0.002 爪数 3 3 3 3 爪ストローク φmm 2 2 5 5 取付穴ピッチ P.C.D42 P.C.D42 P.C.D42 P.C.D42 表取付ボルト M4×3ヶ所 M4×3ヶ所 M4×3ヶ所 M4×3ヶ所 裏取付ボルト M5×3ヶ所 M5×3ヶ所 M5×3ヶ所 M5×3ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ30 0/-0.05×1.5 φ30h7×1.5 φ30 0/-0.05×1.5 φ30h7×1.5 使用流体 圧縮空気 圧縮空気 圧縮空気 圧縮空気 作動空気圧 Mpa 0.15〜0.6 0.15〜0.6 0.15〜0.6 0.15〜0.6 本体材質 Al Fe Al Fe 本体重量 g 360 710 330 690 許容回転数 min−1 1000(注1） 1000(注1） 1000(注1） 1000(注1） 外径把握力（計算値） N 123(0.1MPa時） 123(0.1MPa時） 123(0.1MPa時） 123(0.1MPa時） エアフィードチューブ FT-20・FTB-20 FT-20・FTB-20 FT-20・FTB-20 FT-20・FTB-20 PDFダウンロード 2RT_32 2RT_F32 2RT_35 2RT_F35 CADダウンロード 2RT_32 2RT_F32 2RT_35 2RT_F35 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-2RT-32/F32/35/F35』iPROS特設サイト
＞エアチャック『NPC-2RT-32/F32/35/F35』イプロスものづくり 仲精機サイトへ
回転型
NPC-1TK-F32
- icon_1inch
- icon_fe
- icon_3fingers
- icon_2stroke
クロスバー方式 1inch / 3fingers
エアポート位置：裏面中央
極めて小型の鉄製。
狭い場所でも、チャッキング
作業が簡単です。
- 軽量コンパクトで、高精度。
長爪を安定して使えるクロスバー。
※お客様のご要望により受注製作のオーダー製品でございます。記載の仕様、数値及び外観等は変更できます。
詳しくは、ご相談ください。
-
品番区分 NPC-1TK- 形式 F32 繰返し精度 mm 0.03 爪数 3 爪ストローク φmm 2 取付穴ピッチ P.C.D19 表取付ボルト M3×6ヶ所 裏取付ボルト M3×6ヶ所 本体取付部嵌込寸法（内径×深さ凸.凹） mm φ14h7×1.5 使用流体 圧縮空気 作動空気圧 Mpa 0.2〜0.6 本体材質 Fe 本体重量 g 120 許容回転数 min−1 500(注1） 外径把握力（計算値） N 18(0.1MPa時） エアフィードチューブ FT-10 PDFダウンロード 1TK_F32 CADダウンロード 1TK_F32 (注1）許容回転数以上でご使用の場合は別途お問い合せください。
＞エアチャック『NPC-1TK-F32』iPROS特設サイト
＞エアチャック『NPC-1TK-F32』イプロスものづくり 仲精機サイトへ
