NPC-4RSS-310
WEDGE 4inch / 3fingers
Application
Application ■Measuring tools introducing sensors into the through hole ■Detecting occupant position ■coolant ■Removing chipsApplication ■Measuring tools introducing sensors into the through hole ■Detecting occupant position ■coolant ■Removing chips
Feature
Long stroke per jaw φ10mm
Through hole φ10mm
2 of Air connections at side.
Operating pressure and Gripping force
Specification
|
Description | NPC-4RSS- |
|---|---|
|
Type | 310 |
|
Repeatability (mm) |
0.005 |
|
Number of jaws |
3 |
|
Stroke per jaw (φmm) |
10 |
|
Fixing hole circle |
P.C.D89 |
|
Top fixing Bolt |
M5×6 |
|
Bottom insertion dimension (mm) (inside diameter×depth凸.凹） |
φ75H7×2.5 |
|
Working fluid |
Compressed Air |
|
Pneumatic operating pressure (MPa) |
0.15〜0.6 |
|
Body material |
Fe |
|
Weight (g) |
5140 |
|
Permissible revolutions (min-1) |
- |
|
Gripping force (calculated value) (N) |
417（at 0.1MPa） |
Dimension
High precision spindle with long service life.
Appropriate for precision machining and
measuring equipment.
Effective utilization of experience and achievement.
Various spindles which are custom made for specific purpose for every
customer have been operated in every active field.
We can provide you with custom made spindles made by precision
processing technology.
Product

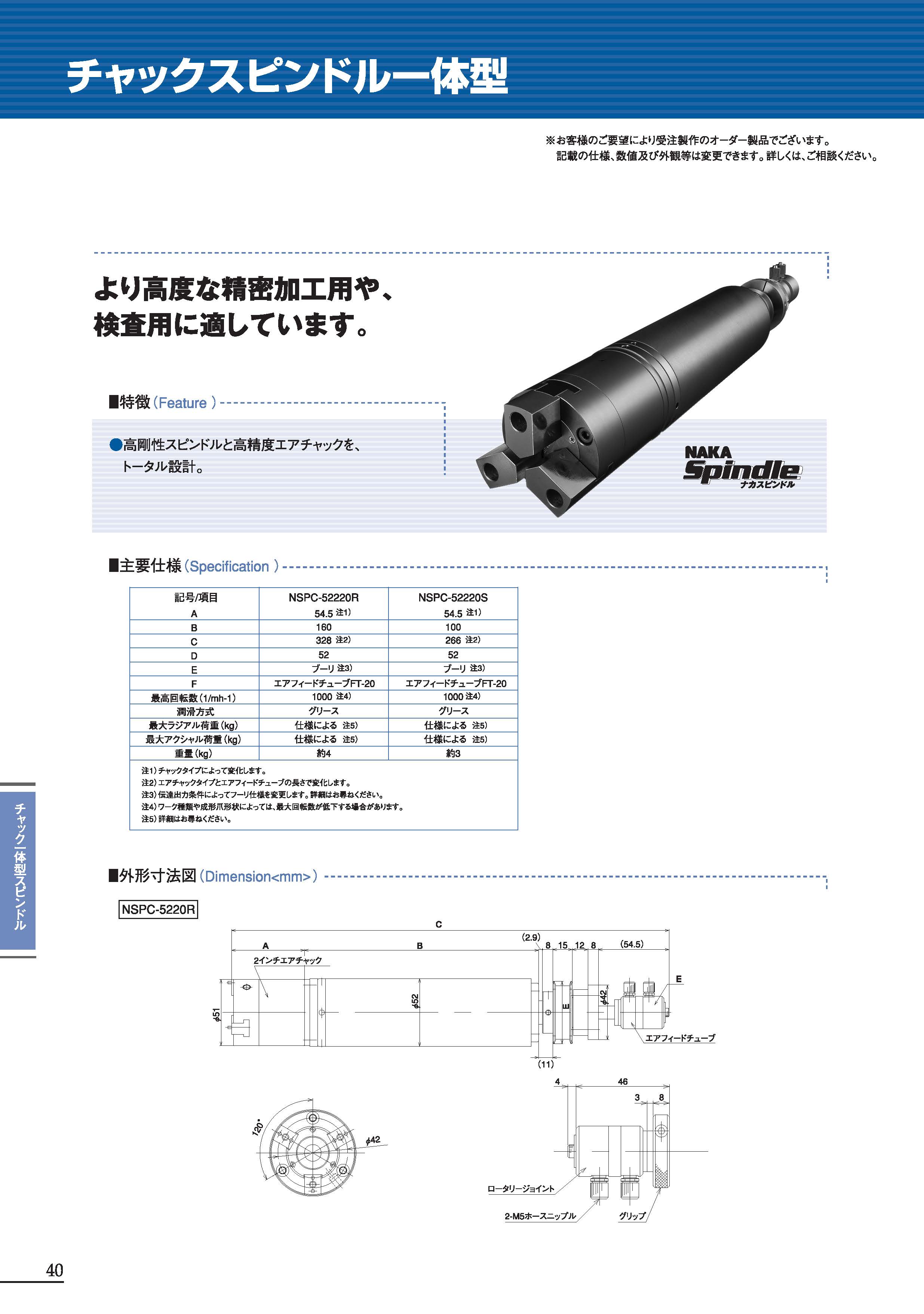

Spindle with an integrated air chuck
Breakthrough idea which is born from customer’s demand.
High speed spinning, high force, high precision is realized.
Appropriate for materials which is difficult to machining.
An absolutely fresh idea is reality with
precision and compact Air Chuck Spindle.
Features
Spindle
- The precision angular bearing which are located in the
front and the rear by twos. - Good balance design can lead to a slight hearting.
(approx, room temperature +10C) - Eco – conscious grease lubrication.
- Integrated high precision collet chuck.
Air chuck
- gripping can be controlled flexibly by adjusting air pressure.
- Long stroke of 5mm (by diameter)
AIR CHUCK
製品特徴
据置型
ロボット対応据置型
角型
回転型

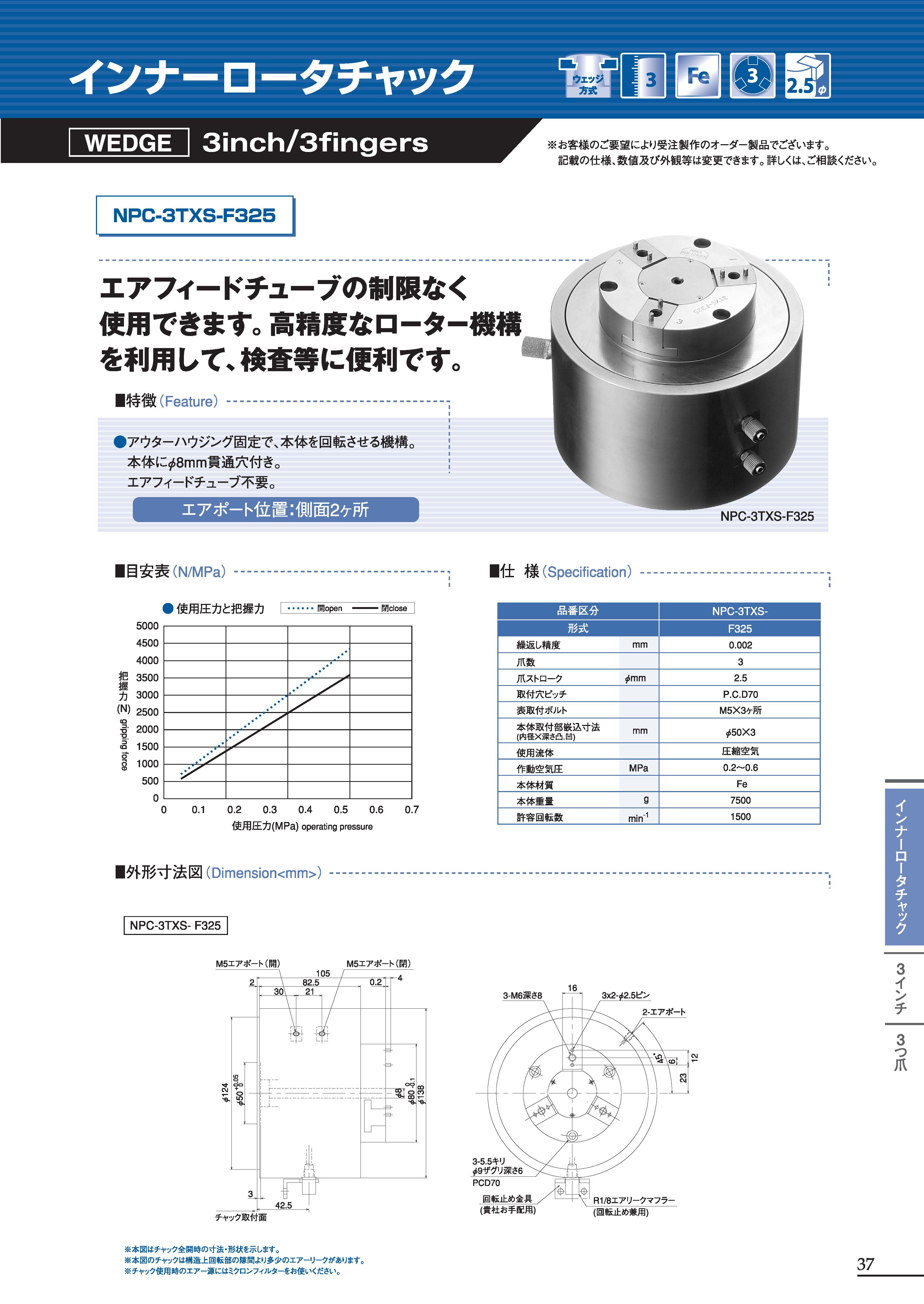

インナーロータチャック
防塵カバー
エアチャックマルチプレート
チャックスピンドル一体型
オプション
検索結果
NPC-4FS-31
NPC-4FS-33
NPC-4FSS-33
NPC-4FSS-43
NPC-4RS-310
NPC-4RSS-310
センサー取付型 NPC-2AS-35S
中空据置型 NPC-3RSS-28
中空据置型 NPC-3RSS-38
半回転型 NPC-2RR-35
検索結果
NPC-2RS-F22N/25N/F25N
NPC-2RS-32/F32
NPC-2RS-35/F35
NPC-2RSS-32/35/F35
NPC-2RJ-25
NPC-2RJ-35
NPC-3RJ-35
NPC-3RS-28
NPC-3RS-38/F38
検索結果
角型 NPC-2SS-25
角型 NPC-2SS-210
検索結果
NPC-1TK-F32 特注品
NPC-2RT-32/F32/35/F35
NPC-2TK-35/F35
NPC-3RT-38/F38
NPC-3TT-F325
NPC-4TT-31
NPC-4TT-33
クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-33/33M
クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-43/43M
ロングストローク回転型 NPC-4TT-310
特注チャック・専用爪設計製作事例集
製品の精度に直結するチャックをトータルでプロデュース。お客様のご要望により受注製作した、その実績をご紹介します。
薄肉ワークの把握による歪みを少なくするためワークに対して小さいチャックを採用。爪の軽量化と把握部の耐久性を考慮した成形爪。
爪受け台にキー溝構造を付加する。成形爪の取付け、取外しがスムーズとなった。（中空穴リングストロータイプ）
チャックの大きさに比して把握力がかなり大きいのが特徴。
親爪子爪方式で子爪を付替えることにより、何種類ものワークを掴める。
2種類のワークを、成形爪を付替えることにより、それぞれ外径、内径で把握する。ワークストッパは共用とした。
深さや内径の異なる複数のお椀形状のワークの加工に対応。ワークと直接接触する部分にはキズ防止の樹脂材料を採用し精密に成形。
精密組立て用チャック。センターポールを中心に高精度に成形された把握爪でワークを精密に組立てることが可能。
標準チャックに回転ジャーナル機構を取付けた治具チャック。マシニングセンタ、フライス盤、ボール盤に使用することが可能。
４つ爪ロングストロークタイプにスパイク爪の取付けを行った。角形材質のワークを簡単に搬送することができる。
チャックを搭載したスピンドルの製作が可能。ハウジングを角形にすることで取付けが簡単にできる。
測定用エアチャック。円柱形状のワーク受け台が位置決めに最適。
チャックに防錆処理を施しました。ワークに傷が付かないよう真鍮爪を採用。
機械のスペースに制約があり小型のチャックを採用。ワーク受け台の先端は購入可能な構造。
