Product Detail :

PNEUMATIC CHUCK

PNEUMATIC CHUCK NPC-4FS-31 　
NPC-4FS-33 　
NPC-4FSS-33 　
NPC-4FSS-NPC-4RS-310 　
NPC-4RSS-310
NPC-2AS-35S 　
NPC-2RS-F22N 　
NPC-2RS-25N 　
NPC-2RS-F25N 　
NPC-2RS-32 　
NPC-2RS-F32 　
NPC-2RS-35 　
NPC-2RS-F35 　
NPC-2RSS-32 　
NPC-2RSS-35 　
NPC-2RSS-F35 　
NPC-2RJ-25 　
NPC-2RJ-35 　
NPC-3RJ-35 　
NPC-3RS-28 　
NPC-3RS-38 　
NPC-3RS-F38 　
NPC-3RSS-28 　
NPC-3RSS-38 　
NPC-2SS-25 　
NPC-2SS-210 　
NPC-2RR-35
NPC-2RS-F22N/25N/F25N
NPC-2RS-32/F32
NPC-2RS-35/F35
NPC-2RSS-32/35/F35
NPC-2RJ-25
NPC-2RJ-35
NPC-3RJ-35
NPC-3RS-28
NPC-3RS-38/F38
NPC-4FS-31
NPC-4FS-33
NPC-4FSS-33
NPC-4FSS-43
NPC-4RS-310
NPC-4RSS-310
NPC-2AS-35S
NPC-3RSS-28
NPC-3RSS-38
NPC-2RR-35

Made by precision manufacturer.
Utilizing intelligence and invention.

Features

High fitting and repeatability.
The jaws slide parallel motion preciously
so that stroke is very short.
Grip adjustment is freely by changeable working pressure.
Gripping both as an outside and an inside diameter.
Compact design for space-saving.
Wide product range to meet the various demand.
Custom-made is available for various requests.

Product lineup

Wedge type

Wedge type sleeves convert vertical motion of piston into
parallel motion of jaws.
Since high precision repeatability (max.2um),
centering is needless in every gripping cycle.

Crossbar type

NAKA’s proprietary technology.
Since the jaw holders are sliding across by crossing in center,
the bearing area is widened.
Static gripping even with tall jaw or long stroke.
Since jaws move smoothly, less wear, long service life.

Size

1/2/3/4 inch are available.
Up to 14 inch.

Body material

Aluminum or iron.
Aluminum is good for moment of low inertia.
Iron is good for high rigidity.

Jaws

2/3/4 jaws
3 jaws type is useful for various applications.
Select the appropriate air chuck for your application.

Stroke

φ1-φ10mm
Up to φ32mm

Application

Grinding

High precision to meet the
demand.
*Rotary type*Dust cover
Lathing

Easy lathing for small
workpiece.
*Rotary type
Machining

Tough constitution for
continuous operation.
*Stationary type*Rotary type

horizontally articulated
robot

High speed / precision
transfer of heavy objects.
*Stationary type
Vertically articulated
robot

Easy for vertical transfer by
powerful gripping.
*Stationary type
Rotary unit

Quick and precision jaw
movement makes possibility
for high speed operation.
*Stationary type

Inside diameter

High precision appropriate
for measurement and
inspection.
*Stationary type
Outside diameter

Appropriate for inspection.
*Stationary type

Extra-long application

Static holding with thru hole.
*Stationary type

Search Result

WEDGE 2inch / 3fingers

Application

Application ■Robot ■Machining Center ■Reducable production process

Feature

Air connection at bottom

Making workpiece 180° rotation

2 of air connection at bottom.

Operating pressure and Gripping force

npc_2rr_35

Specification

Description	NPC-2RR-
Type	35
Repeatability (mm)	0.01
Number of jaws	3
Stroke per jaw (φmm)	5
Fixing hole circle	P.C.D42
Top fixing Bolt	M4×3
Bottom fixing Bolt	M5×3
Bottom insertion dimension (mm) (inside diameter×depth凸.凹）	φ30 0/-0.05×1.5
Working fluid	Compressed Air
Pneumatic operating pressure (MPa)	0.15〜0.6
Body material	Al
Bottom fixing bolt (g)	290
Permissible revolutions (min^-1)	-
Gripping force (calculated value) (N)	123（at 0.1MPa）

Dimension

npc_2rr_35

Search Result

WEDGE 3inch / 3fingers

	CADデータをダウンロードしていただけます。
	商品外形図をダウンロードしていただけます。

据置型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ	4インチ	3つ爪	NPC-4FS-31
			3つ爪	NPC-4FS-33
			3つ爪	NPC-4FSS-33
			4つ爪	NPC-4FSS-43
			3つ爪	NPC-4RS-310
			3つ爪	NPC-4RSS-310

据置型センサー取付型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ	2インチ	3つ爪	NPC-2AS-35S

ロボット対応据置型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ	2インチ	2つ爪	NPC-2RS-F22N
				NPC-2RS-25N
				NPC-2RS-F25N
			3つ爪	NPC-2RS-32
				NPC-2RS-F32
				NPC-2RS-35
				NPC-2RS-F35
			3つ爪	NPC-2RSS-32
				NPC-2RSS-35
				NPC-2RSS-F35
	クロスバー	2インチ	2つ爪	NPC-2RJ-25
		2インチ	3つ爪	NPC-2RJ-35
		3インチ	3つ爪	NPC-3RJ-35
	ウェッジ	3インチ	2つ爪	NPC-3RS-28
			3つ爪	NPC-3RS-38
			3つ爪	NPC-3RS-F38

中空据置型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ	3インチ	2つ爪	NPC-3RSS-28
	ウェッジ	3インチ	3つ爪	NPC-3RSS-38

角　　型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ		2つ爪	NPC-2SS-25
	ウェッジ		2つ爪	NPC-2SS-210

半回転型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ	2インチ	3つ爪	NPC-2RR-35

製品の設計及び仕様は、予告なく変更する事がありますのでご了承ください。

	CADデータをダウンロードしていただけます。
	商品外形図をダウンロードしていただけます。

回転型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	クロスバー	1インチ	3つ爪	NPC-1TK-F32
	ウェッジ	2インチ	3つ爪	NPC-2RT-32
				NPC-2RT-F32
				NPC-2RT-35
				NPC-2RT-F35
	クロスバー	2インチ	3つ爪	NPC-2TK-35
	クロスバー	2インチ	3つ爪	NPC-2TK-F35
	ウェッジ	3インチ	3つ爪	NPC-3RT-38
			3つ爪	NPC-3RT-F38
			3つ爪	NPC-3TT-F325
		4インチ	3つ爪	NPC-4TT-31
		4インチ	3つ爪	NPC-4TT-33

クーラントタイプ/オイルミストタイプ回転型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ	4インチ	3つ爪	NPC-4TTS-33
			3つ爪	NPC-4TTS-33M
			4つ爪	NPC-4TTS-43
			4つ爪	NPC-4TTS-43M

ロングストローク回転型	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ	4インチ	3つ爪	NPC-4TT-310

製品の設計及び仕様は、予告なく変更する事がありますのでご了承ください。

	CADデータをダウンロードしていただけます。
	PDFデータをダウンロードしていただけます。

インナーロータチャック	方　　式	サイズ	爪　数	品　　番	ダウンロード
	ウェッジ	3インチ	3つ爪	NPC-3TXS-F325

防塵カバー	ダウンロード	エアチャックマルチプレート	ダウンロード	チャックスピンドル一体型	ダウンロード

製品の設計及び仕様は、予告なく変更する事がありますのでご了承ください。

	CADデータをダウンロードしていただけます。
	PDFデータをダウンロードしていただけます。

エアフィードチューブ
種　類	用　途	使用範囲	ダウンロード
FT-10	NPC-1TKに使用されるエアフィードチューブ	回転数500rpmMAX
FT-20	ロータリージョイントがメタル仕様で低速回転用	回転数1200rpmMAX
FTB-20	ロータリージョイントがベアリング仕様で高速回転用	回転数6000rpmMAX
FT-30	ロータリージョイントがメタル仕様で低速回転用	回転数1200rpmMAX
FT-30K	ロータリージョイントがメタル仕様で低速回転用ジャーナルタイプ	回転数1200rpmMAX
FTB-30	ロータリージョイントがベアリング仕様で高速回転用	回転数6000rpmMAX
FTB-30K	ロータリージョイントがベアリング仕様で高速回転用ジャーナルタイプ	回転数3000rpmMAX

※ジャーナルタイプ（仕様）とはミスト及びクーラント等に使用されるエアフィードチューブです。
製品の設計及び仕様は、予告なく変更する事がありますのでご了承ください。

AIR CHUCK

製品特徴

据置型

ロボット対応据置型

角型

回転型

インナーロータチャック

防塵カバー

エアチャックマルチプレート

チャックスピンドル一体型

オプション

特注チャック事例

検索結果

角型 NPC-2SS-25

角型 NPC-2SS-210

角型
NPC-2SS-25

icon_wedge
icon_al
icon_2fingers
icon_5stroke

ウェッジ方式 / 2fingers

エアポート位置：側面2ヶ所

少ないスペースに多数個並べて
組立等に使用できます。
搬送用にも便利です。

外形50mm×30mmの角型。
省スペースです。

Specification

品番区分		NPC-2SS-
形式		25
繰返し精度	mm	0.01
爪数		2
爪ストローク	φmm	5
取付穴ピッチ		40×22
表取付ボルト		M3×2ヶ所
裏取付ボルト		M4×2ヶ所
本体取付部嵌込寸法（内径×深さ凸.凹）	mm	φ24+0.05/0×1
使用流体		圧縮空気
作動空気圧	Mpa	0.15〜0.6
本体材質		Al
本体重量	g	220
許容回転数	min⁻¹	–
外径把握力（計算値）	N	40(0.1MPa時）
PDFダウンロード		2SS_25
CADダウンロード		2SS_25

＞エアチャック『NPC-2SS-25』iPROS特設サイト
 ＞エアチャック『NPC-2SS-25』イプロスものづくり仲精機サイトへ

角型
NPC-2SS-210

icon_wedge
icon_al
icon_2fingers
icon_10stroke

ウェッジ方式 / 2fingers

エアポート位置：側面2ヶ所

少ないスペースに多数個並べて
使用できます。ストロークが長い
ので、汎用性があります。

外形50mm×30mmの角型。
ロングストロークφ10mm。

Specification

品番区分		NPC-2SS-
形式		210
繰返し精度	mm	0.01
爪数		2
爪ストローク	φmm	10
取付穴ピッチ		40×22
表取付ボルト		M3×2ヶ所
裏取付ボルト		M4×2ヶ所
本体取付部嵌込寸法（内径×深さ凸.凹）	mm	φ24+0.05/0×1
使用流体		圧縮空気
作動空気圧	Mpa	0.15〜0.6
本体材質		Al
本体重量	g	290
許容回転数	min⁻¹	–
外径把握力（計算値）	N	40(0.1MPa時）
PDFダウンロード		2SS_210
CADダウンロード		2SS_210

＞エアチャック『NPC-2SS-210』iPROS特設サイト
 ＞エアチャック『NPC-2SS-210』イプロスものづくり仲精機サイトへ

検索結果

NPC-2RS-F22N/25N/F25N

NPC-2RS-32/F32

NPC-2RS-35/F35

NPC-2RSS-32/35/F35

NPC-2RJ-25

NPC-2RJ-35

NPC-3RJ-35

NPC-3RS-28

NPC-3RS-38/F38

検索結果

NPC-4FS-31

NPC-4FS-33

NPC-4FSS-33

NPC-4FSS-43

NPC-4RS-310

NPC-4RSS-310

センサー取付型 NPC-2AS-35S

中空据置型 NPC-3RSS-28

中空据置型 NPC-3RSS-38

半回転型 NPC-2RR-35

AIR CHUCK 製品特徴

精密加工専門メーカーがつくるエアチャック。
現場の知恵と工夫が活きています。

動的精度にこだわって、嵌め合い精度を高めています。
パーツの一点一点を、丁寧にハンドラッピングで仕上げ、組立てることで高精度と耐久性を実現いたしました。

特徴

高い嵌め合い精度が、高い繰返し精度を可能にしました。
爪が正確に平行移動するので、チャッキング代が少なくてすみます。
エアー圧を変えることで、把握力の調節が自在。歪みやすいものや、薄肉ワークも掴めます。
外径把握（外掴み）内径把握（内掴み）両方に使うことができます。
省スペースを実現するコンパクト設計。
幅広い商品構成で、多様なニーズに素早くお応えします。
ご要望に応じて、特注品も承ります。

ウエッジ方式

ウエッジ（くさび）形状を持つスリーブが、ピストンの上下運動を爪の開閉運動に変換します。
繰り返し精度が最高2ミクロンと超精密なためチャッキング毎に芯出しをする必要がありません。

クロスバー方式

当社独自の内部構造です。
爪受け台を本体中央にてクロス（交差）させることにより、摺動部が本体直径と同長となり、支持面積が拡がりました。
長爪装着時ロングストロークでの使用時にも安定した動作を実現します。
爪の動きに無理がないため磨耗が軽減でき、耐久性に優れています。

本体サイズ

●1インチ、2インチ、3インチ、4インチを揃えています。
●最大14インチまで製作実績があります。

本体材質

●アルミ、鉄の2タイプ。
●低慣性モーメントが要求される場合、軽量のアルミ製が適しています。
●高剛性が必要であれば、鉄製をおすすめします。

爪数

●2つ爪、3つ爪、4つ爪を揃えています。
●3つ爪が最も一般的です。
●ワークにあわせてお選びください。

爪ストローク

●φ1mmからφ10mmまでを揃えています。
●最大φ32mmまで製作実績があります。

アプリケーション

加工

研磨

時代が求める高精度に応えます。

旋盤

小さなワークも旋削できます。

マシニング

優れた耐久性が生産を支えます。

搬送

水平関節ロボット

重量物の高速・高精度搬送にも対応します。

垂直関節ロボット

垂直方向の搬送にも使える強い把握力を有しています。

回転ユニット

素早く、正確な爪の動きが高速化を支えます。

測定

内径

測定用として使える精度を有しています。

外径

日々の検品作業にも適しています。

長物ワーク

センター穴を利用し、ブレなく把持できます。

特注チャック・専用爪設計製作事例集

製品の精度に直結するチャックをトータルでプロデュース。お客様のご要望により受注製作した、その実績をご紹介します。

薄肉ワークの把握による歪みを少なくするためワークに対して小さいチャックを採用。爪の軽量化と把握部の耐久性を考慮した成形爪。

爪受け台にキー溝構造を付加する。成形爪の取付け、取外しがスムーズとなった。（中空穴リングストロータイプ）

チャックの大きさに比して把握力がかなり大きいのが特徴。

親爪子爪方式で子爪を付替えることにより、何種類ものワークを掴める。

2種類のワークを、成形爪を付替えることにより、それぞれ外径、内径で把握する。ワークストッパは共用とした。

深さや内径の異なる複数のお椀形状のワークの加工に対応。ワークと直接接触する部分にはキズ防止の樹脂材料を採用し精密に成形。

精密組立て用チャック。センターポールを中心に高精度に成形された把握爪でワークを精密に組立てることが可能。

標準チャックに回転ジャーナル機構を取付けた治具チャック。マシニングセンタ、フライス盤、ボール盤に使用することが可能。

４つ爪ロングストロークタイプにスパイク爪の取付けを行った。角形材質のワークを簡単に搬送することができる。

チャックを搭載したスピンドルの製作が可能。ハウジングを角形にすることで取付けが簡単にできる。

測定用エアチャック。円柱形状のワーク受け台が位置決めに最適。

チャックに防錆処理を施しました。ワークに傷が付かないよう真鍮爪を採用。

機械のスペースに制約があり小型のチャックを採用。ワーク受け台の先端は購入可能な構造。

エアチャックマルチプレート

マシニングセンタ用に、
省スペースで使え最適です。

複数のワークを同時に加工することが可能。
加工の能率化、加工精度の向上。

※お客様のご要望により受注製作のオーダー製品でございます。記載の仕様、数値及び外観等は変更できます。
詳しくは、ご相談ください。

Specification

品番区分 2MP6-F35 6連

A φ51

B 150

C 350

D 80

E 75

F 75

G 126

H 72.5

L 330

M 4-M8×20

N 4-09

P 32

Q 15

R 3

S 45

T 50

V(6×4用ユニオン） SPM5

X（手動バルブ） 6-4V

※2MP6-F35(掲載品）の他4MP3-33(4インチエアチャック用3連プレート）3MP3-F325(3インチエアチャック用3連プレート）等バリエーションがございます。

品番区分	2MP6-F35 6連
A	φ51
B	150
C	350
D	80
E	75
F	75
G	126
H	72.5
L	330
M	4-M8×20
N	4-09
P	32
Q	15
R	3
S	45
T	50
V(6×4用ユニオン）	SPM5
X（手動バルブ）	6-4V

インナーロータチャック
NPC-3TXS-F325

icon_wedge
icon_3inch
icon_fe
icon_3fingers
icon_25stroke

ウェッジ方式 3inch / 3fingers

エアフィードチューブの制限なく
使用できます。
高精度なローター機構を利用して、
検査等に便利です。

アウターハウジング固定で、本体を回転させる機構。
本体にφ8mm貫通穴付き。
エアフィードチューブ不要。

※お客様のご要望により受注製作のオーダー製品でございます。記載の仕様、数値及び外観等は変更できます。
詳しくは、ご相談ください。

Specification

品番区分		NPC-3TXS-
形式		F325
繰返し精度	mm	0.002
爪数		3
爪ストローク	φmm	2.5
取付穴ピッチ		P.C.D70
表取付ボルト		M5×3ヶ所
本体取付部嵌込寸法（内径×深さ凸.凹）	mm	φ50+0.05/0×3
使用流体		圧縮空気
作動空気圧	Mpa	0.2〜0.6
本体材質		Fe
本体重量	g	7500
許容回転数	min⁻¹	1500(注1）
外径把握力（計算値）	N	603(0.1MPa時）
PDFダウンロード		3txs-f325

(注1）許容回転数以上でご使用の場合は別途お問い合せください。

検索結果

NPC-1TK-F32 特注品

NPC-2RT-32/F32/35/F35

NPC-2TK-35/F35

NPC-3RT-38/F38

NPC-3TT-F325

NPC-4TT-31

NPC-4TT-33

クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-33/33M

クーラントタイプ回転型/オイルミストタイプ回転型 NPC-4TTS-43/43M

ロングストローク回転型 NPC-4TT-310

Specification

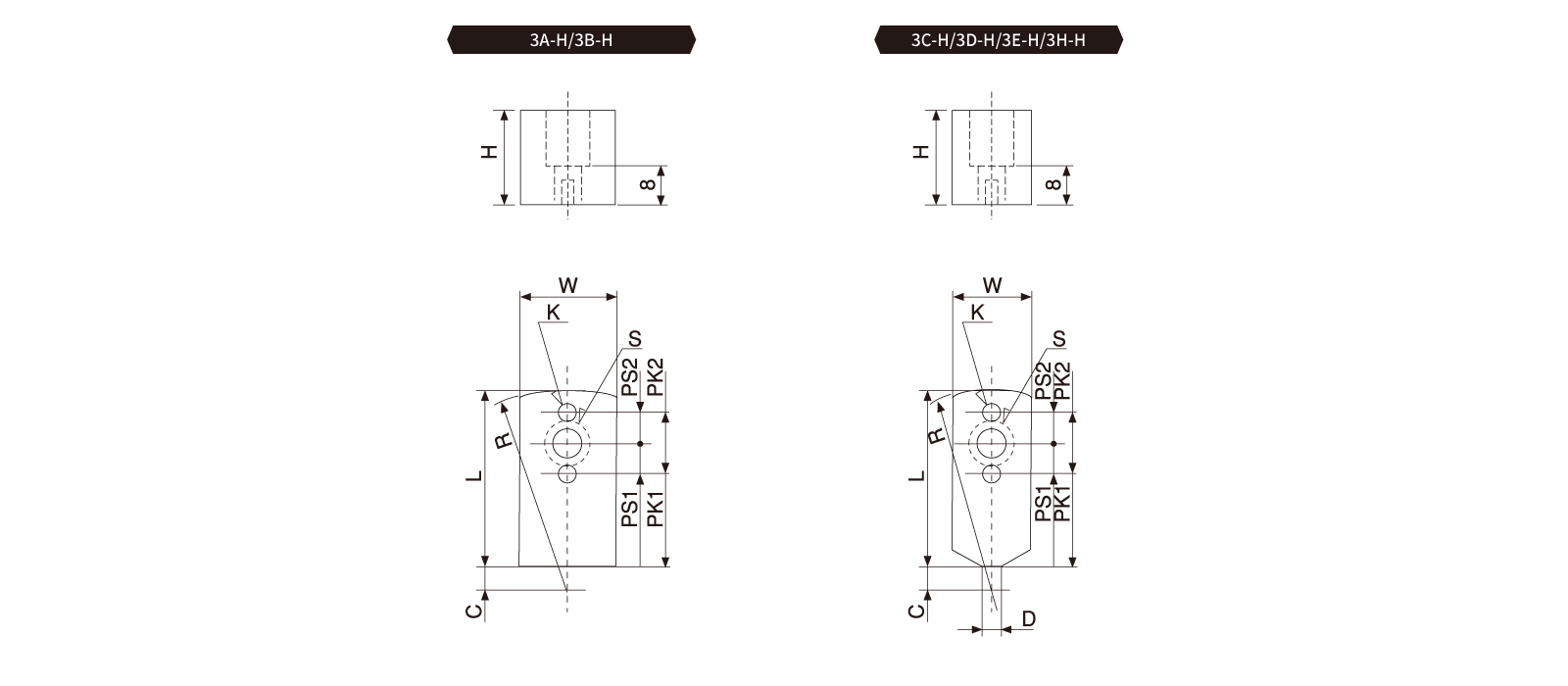

3インチ用標準生爪
タイプ		3A-H	3B-H	3C-H	3D-H	3E-H	3H-H
爪幅	(W)	20	20	16	16	16	20
長さ	(L)	38	34	38	34	39.5	38
半径	(R)	42.5	42.5	42.5	42.5	42.5	40
高さ	(H)	20	20	20	20	20	20
ノックピン孔径	(K)	2-φ2.5H7	2-φ2.5H7	2-φ2.5H7	2-φ2.5H7	2-φ2.5H7	2-φ2.5H7
ノックピン	(PK1)	20.5	16.5	20.5	16.5	22	21
ノックピン	(PK2)	12	12	12	12	12	12
ノックピン	(PK3)	–	–	–	–	–	–
ネジピッチ孔径	(S)	5.5キリ， φ9.5ザグリ	5.5キリ， φ9.5ザグリ	5.5キリ， φ9.5ザグリ	5.5キリ， φ9.5ザグリ	5.5キリ， φ9.5ザグリ	6.5キリ， φ10.5ザグリ
ネジピッチ	(PS1)	6	6	6	6	6	6
ネジピッチ	(PS2)	6	6	6	6	6	6
ネジピッチ	(PS3)	–	–	–	–	–	–
先端	(C)	4.5	8.5	4.5	8.5	3	2
先端	(D)	–	–	1	1	1	1
先端	(φd)	–	–	–	–	–	–
隙間	(T)	–	–	–	–	–	–
溝巾	(M)	–	–	–	–	–	–
溝深さ	(N)	–	–	–	–	–	–
適用機種		3RS-28	3RSS-28	3RS-38 3RS-F38 3RT-38 3RT-F38	3RSS-38	3RJ-35	3TT-F325 3TXS-F325

E-Catalog > NAKA SEIKI > PNEUMATIC CHUCK

Product Information :

Product Detail :

Features

Product lineup

Wedge type

Crossbar type

Size

Body material

Jaws

Stroke

Application

Grinding

Lathing

Machining

horizontally articulated robot

Vertically articulated robot

Rotary unit

Inside diameter

Outside diameter

Extra-long application

Search Result

Application

Feature

Air connection at bottom

Making workpiece 180° rotation

Operating pressure and Gripping force

Specification

Dimension

Search Result

AIR CHUCK

エアチャック絞り込み検索

製品特徴

据置型

ロボット対応据置型

角型

回転型

インナーロータチャック

防塵カバー

エアチャックマルチプレート

チャックスピンドル一体型

オプション

特注チャック事例

検索結果

角型 NPC-2SS-25

角型 NPC-2SS-210

角型 NPC-2SS-25

ウェッジ方式 / 2fingers

エアポート位置：側面2ヶ所

少ないスペースに多数個並べて 組立等に使用できます。 搬送用にも便利です。

角型 NPC-2SS-210

ウェッジ方式 / 2fingers

エアポート位置：側面2ヶ所

少ないスペースに多数個並べて 使用できます。ストロークが長い ので、汎用性があります。

検索結果

NPC-2RS-F22N/25N/F25N

NPC-2RS-32/F32

NPC-2RS-35/F35

NPC-2RSS-32/35/F35

NPC-2RJ-25

NPC-2RJ-35

NPC-3RJ-35

NPC-3RS-28

NPC-3RS-38/F38

検索結果

NPC-4FS-31

NPC-4FS-33

NPC-4FSS-33

NPC-4FSS-43

NPC-4RS-310

NPC-4RSS-310

センサー取付型 NPC-2AS-35S

中空据置型 NPC-3RSS-28

中空据置型 NPC-3RSS-38

半回転型 NPC-2RR-35

AIR CHUCK 製品特徴

精密加工専門メーカーがつくるエアチャック。 現場の知恵と工夫が活きています。

特徴

ウエッジ方式

クロスバー方式

horizontally articulated
robot

Vertically articulated
robot

エアチャック
絞り込み検索

角型
NPC-2SS-25

少ないスペースに多数個並べて
組立等に使用できます。
搬送用にも便利です。

角型
NPC-2SS-210

少ないスペースに多数個並べて
使用できます。ストロークが長い
ので、汎用性があります。

精密加工専門メーカーがつくるエアチャック。
現場の知恵と工夫が活きています。

マシニングセンタ用に、
省スペースで使え最適です。

インナーロータチャック
NPC-3TXS-F325

エアフィードチューブの制限なく
使用できます。
高精度なローター機構を利用して、
検査等に便利です。
