จำหน่าย Clamprite spindle drawbar force

Tests the drawbar force of any machine, CAT, BT, HSK, CAPTO, and others.
HSK spindles must maintain much higher clamping force or the tool holders will not seat properly against the spindle face The Clamprite Gage ready to test a 40 taper spindle
ชุดเกจ Clamprite เป็นวิธีการตรวจสอบแรงดึงของเครื่องจักรของคุณที่ง่ายดาย แม่นยำ และประหยัด ชุดเกจประกอบด้วยกล่องเครื่องมือโลหะเกจหนาที่ติดโฟม (พร้อมถาดเสริม) และประกอบด้วยหัวเกจอะแดปเตอร์แกนหมุน และข้อต่อสกรูถ่ายโอนภายในที่รับเดือยดึงทั้งหมดและใบรับรองความแม่นยำที่ตรวจสอบย้อนกลับไปยัง NIST หัวเกจสากลปรับให้เข้ากับแกนหมุนทุกประเภท รวมถึง CAT, BT, ISO, HSK, CAPTO, KV, KM, VM, NC5 และอื่นๆ เลือกชุดของคุณตามประเภทแกนหมุนและแรงดึงสูงสุดของแกนดึงที่คุณจะทดสอบสั่งซื้ออะแดปเตอร์เพิ่มเติมตามต้องการ แรงดึงของแกนดึงโดยทั่วไปคือ 1,800 ถึง 2,500 ปอนด์สำหรับแกนหมุนเรียว 40 แกน 3,600 ถึง 4,800 ปอนด์สำหรับแกนหมุนเรียว 50 แกนส่วนใหญ่ และสูงกว่านั้นสำหรับเครื่องจักรงานหนักหรือแกนเรียวขนาดใหญ่แรงดึงของแกนดึงจะแตกต่างกันอย่างมากจากเครื่องจักรหนึ่งไปยังอีกเครื่องจักรหนึ่งตรวจสอบคู่มือของเจ้าของสำหรับเครื่องจักรของคุณ คู่มือของคุณระบุแรงดึงเป็นกิโลกรัม (กก.) หรือกิโลนิวตัน (KN) คลิกที่นี่เพื่อดูตารางการแปลง กำหนดแรงสูงสุดสำหรับเครื่องจักรของคุณและขนาดเทเปอร์ที่คุณต้องการ จากนั้นสั่งซื้อชุดอุปกรณ์ที่เหมาะกับความต้องการของคุณ ตัวอย่างเช่น หากคุณมีเครื่องจักร CAT 40 เท่านั้น คุณจะต้องสั่งซื้อชุดอุปกรณ์ CG3K40C ซึ่งจะทดสอบเครื่องจักร CAT 40 ทั้งหมดโดยใช้ปุ่มยึดสำหรับเครื่องจักรที่กำลังทดสอบหากคุณมีเครื่องจักร BT 40 ด้วย คุณจะต้องเพิ่มอะแดปเตอร์ BT 40 ที่จำหน่ายแยกต่างหาก (หมายเหตุ: ดึงบาร์ CAT และ BT 40 ส่วนใหญ่มีแรงต่ำกว่า 3,000 ปอนด์ หากเครื่องจักรของคุณระบุแรงที่สูงกว่าคุณจะต้องสั่งซื้อชุดเกจวัด 5,000 ปอนด์พร้อมอะแดปเตอร์ที่คุณต้องการ) หากคุณมีทั้งเครื่องจักร CAT 40 และ CAT 50 คุณจะต้องใช้ชุดเกจวัด CG5K40/50C เพิ่มอะแดปเตอร์เพิ่มเติมตามต้องการ

อะแดปเตอร์แกนหมุน HSK ของ Clamprite แกนหมุน HSK ต้องรักษาแรงดึงของแถบดึงตามที่กำหนดโดยโรงงานเพื่อให้แกนหมุนเข้าที่อย่างเหมาะสม ทดสอบแกนหมุน HSK บ่อยๆ! แผ่นข้อมูลผลิตภัณฑ์ของเราแสดงเฉพาะอะแดปเตอร์ขนาด E และ A เท่านั้น หากคุณมีอะแดปเตอร์ขนาด F หรือขนาดอื่นๆ โปรดโทรสอบถามข้อมูลและเราจะแจ้งให้คุณทราบว่าหมายเลขชิ้นส่วนใดของเราที่ตรงกับอะแดปเตอร์ของคุณ ตัวอย่างเช่น แกนหมุนขนาด F ของ HSK สามารถทดสอบได้กับอะแดปเตอร์ขนาดใหญ่กว่าในคอนฟิกูเรชันประเภท A อะแดปเตอร์แกนหมุนส่วนใหญ่ของ Clamprite อยู่ในคอนฟิกูเรชันประเภท A หากคุณซื้อชุดเกจพร้อมหัวเกจสากลแล้วคุณก็สามารถเพิ่มอะแดปเตอร์ HSK ที่คุณต้องการได้หากคุณมีเพียงแกนหมุน HSK คุณจะต้องสั่งซื้อหัวเกจที่เหมาะสมตามที่แสดงด้านล่า

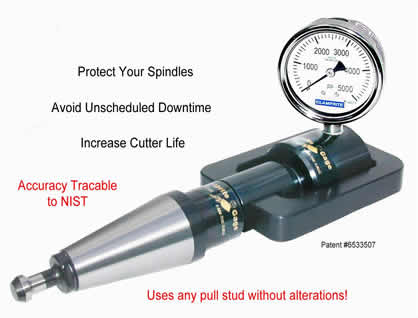

Clamprite Gage Kits provide an easy, accurate, and economical method of checking the drawbar force of your machine.

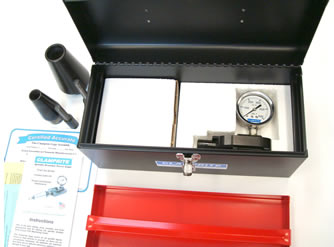

Kits are furnished in a foam fitted, heavy-gauge metal tool box (with accessory tray) and include the gage head, a spindle adapter, and an internal transfer screw coupling that accepts all pull studs and a certificate of accuracy traceable to NIST.
The universal gage head adapts to every size and type of spindle, including CAT, BT, ISO, HSK, CAPTO, KV, KM, VM, NC5 and others.
Select your kit by spindle type and maximum drawbar force you will be testing. Order additional adapters as required.
Drawbar tension is commonly 1800 to 2500 Pounds of Force for 40 taper spindles, 3600 to 4800 for most 50 taper spindles, and higher for heavy duty machines or larger spindle tapers. Drawbar force varies considerable from machine to machine. Check the owner's manual for your machine.
Does your manual give the drawbar force in kilograms (kg) or kilo-newtons (KN)? Click here for the conversion chart.
Determine the maximum force for your machine and the tapers you need then order the kit that suits your needs.
For example, if you only have CAT 40 machines, you would order the CG3K40C kit which will test all CAT 40 machines using your retention knob for the machine being tested. If you also have BT 40 machines you would add the BT 40 adapter sold separately. (Note: most CAT & BT 40 drawbars have a force under 3,000 lbs. If your machine specifies a higher force you would order the 5,000 lb gage kit with the adapters you need.)
If you have both CAT 40 and CAT 50 machines you would want the CG5K40/50C gage kit. Add any additional adapters as required.
Clamprite Gage Kits

Clamprite HSK Spindle Adapters
HSK spindles must maintain factory specified drawbar force to properly seat the arbors. Test HSK spindles frequently!
Our product sheet only shows the E and A size adapters. Call for information if you have the F or other size adapter and we will tell you which of our part numbers corresponds to your adapter. For example, the HSK F size spindle can be tested with the next size larger adapter in type A configuration. Most of Clamprite's spindle adapters are listed in the type A configuration.
If you have already purchased a gage kit with the universal gage head you can simply add the HSK adapters you need. If you only have HSK spindles you will need to order the appropriate gage head as shown below.
HSK spindle data can be confusing. If you want to end the confusion and learn the whole story, order our HSK Handbook.

เป็นเครื่องมือที่ดีที่สุดและประหยัดที่สุดสำหรับการทดสอบแรงดึงของแกนหมุน! เครื่อง CNC ที่ใช้สลักดึงเพื่อยึดเครื่องมือจะสูญเสียแรงยึดเครื่องมือในที่สุดซึ่งจะมีผลกระทบอย่างมากต่อการตกแต่งพื้นผิว อายุการใช้งานของเครื่องมือตัด และในที่สุดก็ส่งผลต่อประสิทธิภาพการผลิตของคุณ การทดสอบแกนหมุนต้องใช้เกจวัดแรงซึ่งจำลองเครื่องมือที่ยึดไว้ในแกนหมุนเกจวัดแรงของแกนหมุนเหล่านี้เป็นเกจวัดอิเล็กทรอนิกส์ที่มีความแม่นยำมากซึ่งมีราคา 4,000 เหรียญสหรัฐหรือมากกว่านั้น แต่ปัจจุบัน เกจของ Clamprite สามารถทำการวัดนี้ได้ด้วยราคาเพียงเศษเสี้ยวของราคานั้น เกจของ Clamprite ได้รับการออกแบบมาเพื่อการทดสอบแรงดึงของแกนหมุนที่แม่นยำบนเครื่องจักรโดยตรงแรงจริงที่กระทำโดยกลไกแกนหมุนของแกนหมุนจะอ่านได้จากหน้าปัดโดยตรง ดังนั้นจึงไม่จำเป็นต้องมีการคำนวณหรือแปลงใดๆการตรวจสอบแรงดึงของแกนหมุนทำได้ง่ายด้วยเกจวัดแรงดึงของแกนหมุนของ Clamprite การทดสอบแกนหมุนใช้เวลาน้อยกว่าหนึ่งนาทีดังนั้นเวลาในการผลิตจึงแทบไม่ได้รับผลกระทบการออกแบบที่เรียบง่ายและทนทานไม่ต้องใช้แบตเตอรี่ สายไฟ หรือส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนเพื่อตั้งค่าล่วงหน้า ปรับเทียบ หรือเผาไหม้ เครื่องวัด Clamprite ใช้ได้กับเครื่องจักรทุกชนิดที่ใช้หลักการยึดเครื่องมือแบบดึง-สตั๊ดและด้วยอะแดปเตอร์แกนหมุน HSK ของ Clamprite ตอนนี้คุณสามารถทดสอบแรงดึงของแท่ง HSK และ CAPTO ได้ด้วยต้นทุนเพียงเศษเสี้ยวของวิธีการอื่นๆแกนหมุนประเภท HSK และ CAPTO จะต้องได้รับการทดสอบบ่อยครั้ง แกนดึง HSK มีแรงดึงของแท่งสูงกว่าแท่งเรียวประเภทอื่นๆ ที่มีขนาดใกล้เคียงกันอย่างมากและต้องรักษาแรงกดตามสเปกใหม่ไว้ได้อย่างน้อย 75% เพื่อให้แกนยึดเข้าที่อย่างถูกต้อง การพบปัญหาของแท่งดึงเพียงอันเดียวก่อนที่จะเกิดความเสียหายร้ายแรงหรือก่อนที่จะส่งผลกระทบต่อประสิทธิภาพการผลิตจะทำให้ราคาของเครื่องมือนี้ลดลงหลายเท่า เครื่องวัด Clamprite มีราคาใกล้เคียงกับที่คุณจะจ่ายสำหรับเครื่องมือตัดเพียงไม่กี่ชิ้นเริ่มทดสอบแท่งดึงของเครื่องจักรของคุณตามกำหนดเวลาเป็นประจำปล่อยให้เครื่องวัด Clamprite ทำงานแทนคุณ การกลึงด้วยแรงดึงของแท่งต่ำก็เหมือนกับการกลึงด้วยเครื่องตัดหลวมๆ! กลไกดึงบาร์อยู่ภายในแกนหมุนของเครื่องจักร เนื่องจากกลไกเหล่านี้ซ่อนอยู่จากสายตาจึงมีคนเพียงไม่กี่คนที่เคยเห็นกลไกนี้ ดังนั้น เมื่อมีเสียงดัง ผิวที่เคลือบไม่ดีอายุการใช้งานของใบมีดสั้น การกัดกร่อนและการเสียดสีของที่จับเครื่องมือ และปัญหาที่เกิดขึ้นเป็นระยะๆ เริ่มส่งผลต่อเวลาในการทำงาน โปรแกรม เครื่องมือและอุปกรณ์การป้อนและความเร็ว และใบมีดจะถูกตรวจสอบบ่อยครั้ง แม้ว่าดึงบาร์อาจเป็นปัญหา แต่ก็ไม่ค่อยมีใครสงสัยจนกว่าจะได้ใช้เวลาค้นคว้าวิธีแก้ปัญหาแบบเดิมๆ มานานพอสมควร แรงกดดึงบาร์ต่ำจะสร้างปัญหาการตัดเฉือนที่ยากจะแก้ไขได้
แรงกดของสปริงจะยึดเครื่องมือและคัตเตอร์ไว้ในแกนหมุนเพื่อต้านแรงตัด เมื่อสปริงสึกหรอ เครื่องมือสามารถดึงออกจากแกนหมุนได้ระหว่างการตัด สปริงดึงไม่สึกหรอช้าๆ และสม่ำเสมอ การทดสอบเป็นประจำมีความสำคัญเพราะสปริงจะไม่สึกหรอช้าๆสปริงดึงจะพังเพราะขาดแรงดึงจะลดลงอย่างกะทันหันและรุนแรงเมื่อสปริงหนึ่งหรือสองตัวพัง ดึงทำงานภายใต้ความร้อน ความชื้น แรงดึง แรงอัด และแรงสั่นสะเทือนรุนแรงไม่น่าแปลกใจที่ดึงจะสึกหรอเร็วกว่าส่วนอื่นๆของเครื่องจักร จริงๆ แล้ว น่าทึ่งมากที่มันใช้งานได้ยาวนานภายใต้สถานการณ์ที่เลวร้ายเช่นนี้ ทุกคนเคยได้ยินเกี่ยวกับเครื่องจักรที่สูญเสียแกนหมุน แต่คุณแทบจะไม่เคยได้ยินเกี่ยวกับเครื่องจักรที่สูญเสียดึงนั่นเป็นเพราะเมื่อดึงที่อ่อนแอ "ทำ" เครื่องมือหล่น มักเกิดขึ้นระหว่างการตัดด้วยเครื่องกัดปลายหรือเครื่องกัดหน้าเมื่อเกิดเหตุการณ์ดังกล่าวขึ้น คุณอาจจะสูญเสียแกนหมุน เครื่องกัด ชิ้นส่วน และอุปกรณ์ยึดดึงที่สึกหรอเป็นสาเหตุอันดับหนึ่งของความเสียหายของแกนหมุนแถบดึงได้รับการซ่อมแซมพร้อมกับความยุ่งยากอื่นๆ แต่ไม่ค่อยได้รับการตำหนิเท่าที่ควร แถบดึงอาจมีค่าซ่อมเพียง 1,200 ดอลลาร์ แต่การสูญเสียแกนหมุนอาจทำให้เสียเงินมากถึง 10,000 ดอลลาร์ โดยเฉพาะอย่างยิ่งเมื่อต้องเสียผลผลิตที่สูญเสียไปหลีกเลี่ยงปัญหาทั้งหมดนี้ทดสอบสภาพแถบดึงของเครื่องจักรของคุณด้วยเครื่องวัด Clamprite
Clamprite Gage Head only for HSK Adapters
Clamprite HSK Spindle Adapters
Clamprite Spindle Adapters
The Clamprite Gage The most economical tool for spindle drawbar testing! No batteries or clumsy extension cords, no delicate electronics to adjust or burn out, Get a Clamprite Gage and find out if your spindles can still Clamprite! All Gage Kits include a Certificate of Accuracy traceable to NIST Recertification, including certificate of accuracy tracable to NIST is just $94.00. Read this article in Modern Machine Shop magazine: Don't Forget the Drawbar |
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
The Tool Every Machine Shop Needs! Tests all sizes of CAT, BT, ISO, CAPTO, KV and HSK Spindles. ©Clamprite LLC 2011 all rights reserved |
